关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LW8D系列万能转换开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 转换开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LW8D系列万能转换开关主要技术参数： |
| |
用途
LW8D万能转换开关适用于电路中转换电气控制线路和电气测量仪表，也可直接控制电动机。
产品型号及其含义

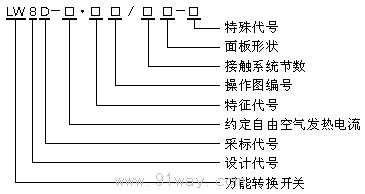

主令控制用转换开关的型号及其含义
特殊代号：TH表示湿热产品
面板形状：方形不表示，Y表示圆形

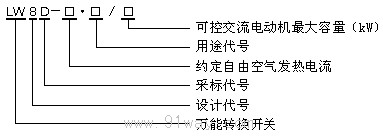

直接控制电动机用转换开关的型号及其含义
用途代号：Q-直接起动，N-可逆转换
S-双速电动机变速
主要技术参数
|
型号规格 |
LW8D-10 |
LW8D-20 |
|
约定发热电流lth |
A |
10 |
20 |
|
额定工作电压Ue |
V |
240 |
250 |
380 |
240 |
250 |
380 |
|
额定工作电流le |
|
|
|
|
|
|
|
|
AC-15 |
A |
1.60 |
|
0.95 |
4.60 |
|
2.60 |
|
AC-3 |
A |
|
|
5.00 |
|
|
12 |
|
DC-13 |
A |
|
0.14 |
|
|
0.27 |
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为120 次/小时。
电寿命：AC-15时为0.1×106次，操作频率为300 次/小时。
DC-13时为 0.1×106次，操作频率为300次/小时。
外形尺寸和安装尺寸

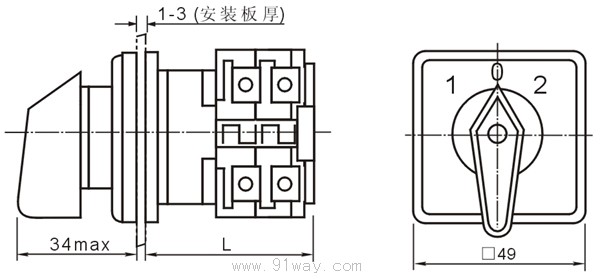

方型面板外形尺寸

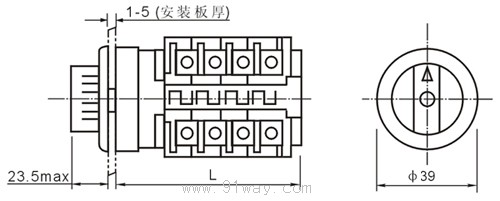

圆型面板外形尺寸
|
型号规格 |
L(mm) |
|
方型面板 |
圆型面板 |
|
LW8D-10 |
22+10n |
13+10n |
|
LW8D-20 |
22+13n |
35+13n |

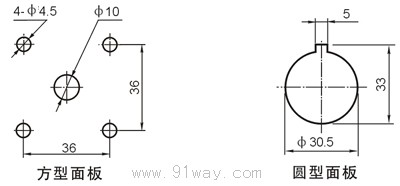

安装尺寸
 |
|
| |
|
| |

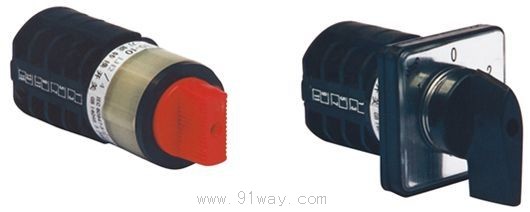

LW8D系列万能转换开关(示意图)
|
