关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
HZ10D-□/E119电焊机用转换开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 转换开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
HZ10D-□/E119电焊机用转换开关主要技术参数： |
| |
用途
HZ10D-□/E119电焊机用转换开关可用于电焊机上调节电流100A及以下，交流50Hz或60Hz，额定电压380V及以下作电气设备的主电路、辅助电器的变换之用。
产品型号及其含义
分类
1 按约定自由空气发热电流分
有25A、63A和100A三种
2 按档次分
有Ⅰ档和Ⅱ档
主要技术参数
|
型号规格 |
HZ10D-25/E119 |
HZ10D-63/E119 |
HZ10D-100/E119 |
HZ10D-100/E119A |
|
约定发热电流lth |
A |
25 |
63 |
100 |
100 |
|
额定工作电压Ue |
V |
240 |
440 |
240 |
440 |
240 |
440 |
240 |
440 |
|
额定工作电流le |
A |
25 |
25 |
63 |
63 |
100 |
100 |
100 |
100 |
机械寿命和电寿命
机械寿命：0.01×106次。
电寿命：0.01×106次。

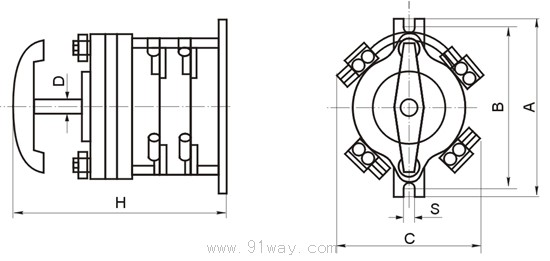

外形尺寸和安装尺寸
|
型号规格 |
外型尺寸（mm） |
|
A |
B |
C |
D |
H |
S |
|
HZ10D-25/E119 |
100 |
90 |
90 |
Φ8 |
140 |
6 |
|
HZ10D-63/E119 |
142 |
128 |
110 |
Φ9 |
165 |
7 |
|
HZ10D-100/E119 |
142 |
128 |
128 |
Φ9 |
210 |
7 |
|
HZ10D-100/E119A |
142 |
128 |
128 |
Φ9 |
188 |
7 |

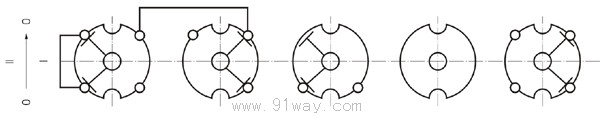

接线图
HZ10D-□/E119接线图
HZ10D-100/E119A接线图
 |
|
| |
|
| |
HZ10D-□/E119电焊机用转换开关(示意图)
|
