一、概述

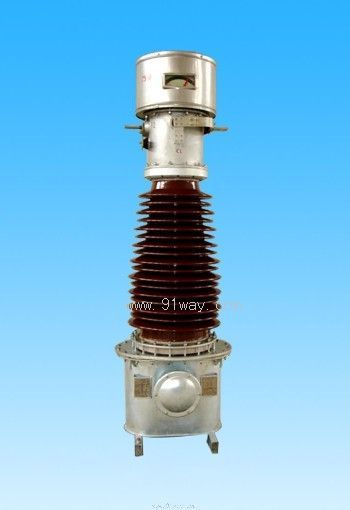

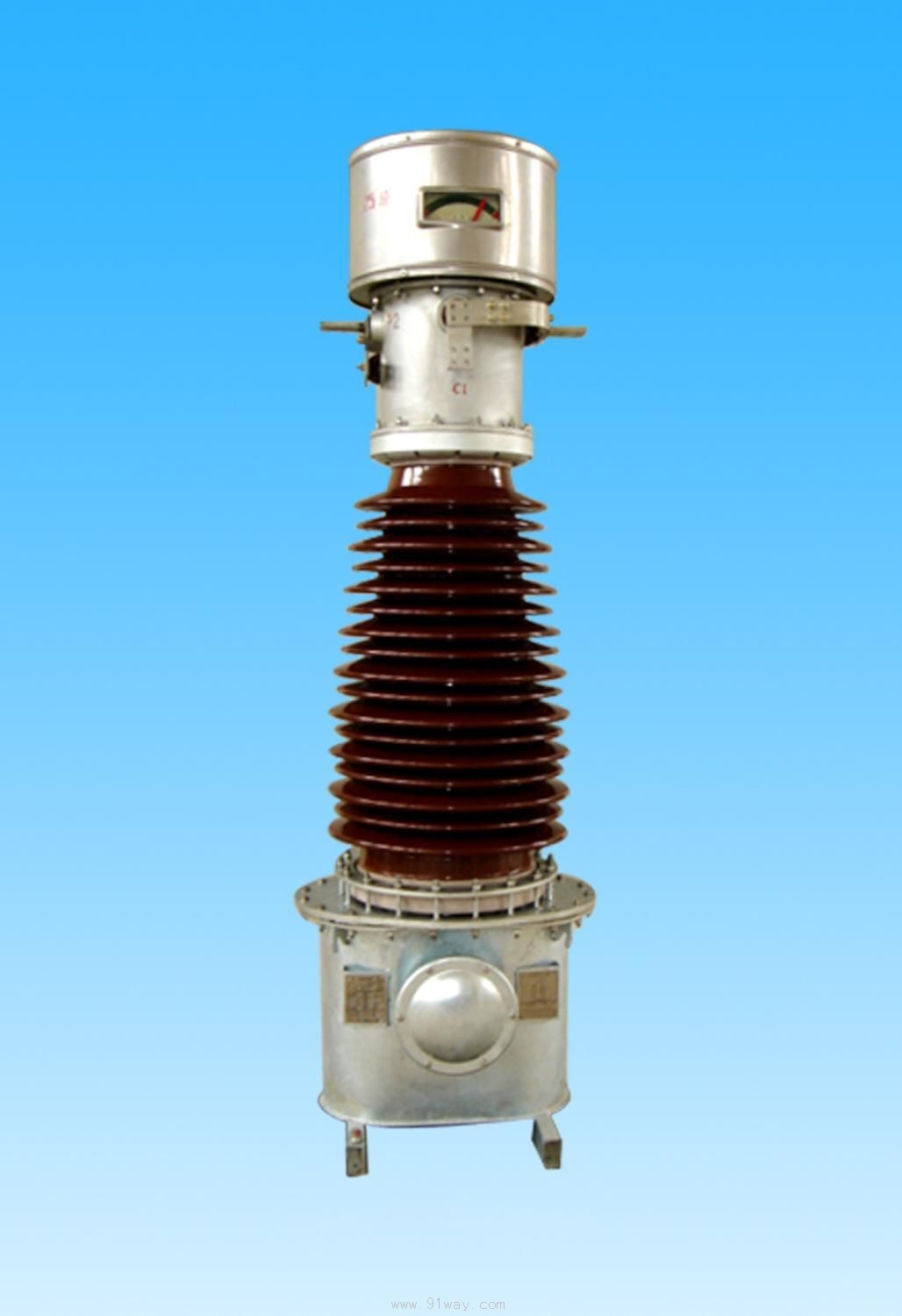

本型电流互感器为油浸式全密封型绝缘结构、户外型产品，适用于额定频率50Hz或60Hz、额定电压为110kV的电力系统中，作电能计量、电流测量和继电保护用。

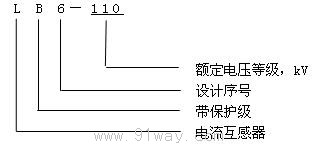

二、型号含义
防污等级 (W2为Ⅲ级污秽、W3为Ⅳ级污秽、GY为高原地区)
额定电压等级，kV
设计序号
带保护级
电流互感器
三、产品特点及结构简介
本型电流互感器为油浸式全密封型绝缘结构，主绝缘为油浸纸电容型复合绝缘，一次绕组为”U”字型；器身装在充满变压器油的油箱中，并经真空干燥和浸油处理；一次出线端子在储油柜上，串并联为外换装置，在储油柜外便可以换接；采用不锈钢金属膨胀器作为油补偿装置，通过膨胀器上端窗口指针位置来表示油面指示。二次绕组可以根据用户需求任意组合，带负荷能力强。内部电场分布均匀且场强较低、局部放电量低。
四、技术参数
|
额定绝缘水平 kV |
126/230/550 |
|
额定一次电流 A |
2×50～2×1250 |
|
额定二次电流 A |
5或1 |
|
准确级次 |
0.2S,0.5S,0.2,0.5,5P,10P根据要求可以带抽头 |
|
额定输出 VA |
20、30、40、50、60等 |
|
二次线圈个数 |
3～8 |
|
准确级组合 |
0.2S/0.5/5P/5P/5P/5P等任意组合 |
|
测量级仪表保安系数 |
Fs≤5 |
|
保护级准确限值系数 |
10、15、20、25、30、35、40等 |
|
短时热电流 kA/s |
22.5～50/1，可以根据用户需求特殊设计 |
|
额定动稳定电流 kA |
56.25～125，可以根据用户需求特殊设计 |
|
产品介质损耗因数 |
≤0.005 |
|
局部放电量 pC |
≤5 |
|
无线电干扰水平 μV |
≤250 |
|
外绝缘爬电距离 mm |
3150,3906等 |
|
产品海拔 m |
≤3500 |

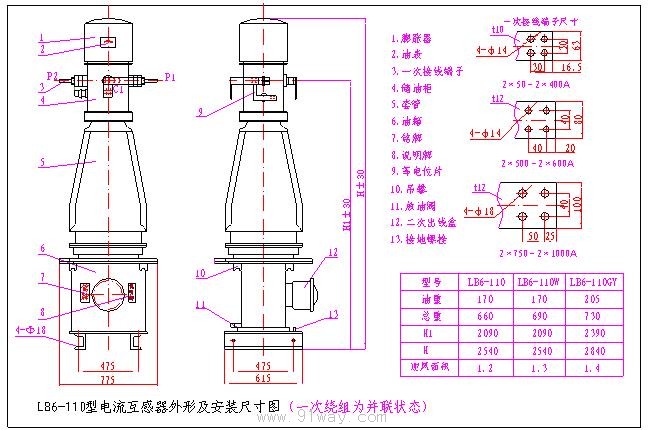

五、外形及安装尺寸  |
