产品名称: CLP系列电容式接近开关
型号规格: CLP系列电容式接近开关
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 接近开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CLP系列电容式接近开关产品详细说明:
CLP系列电容式接近开关型号说明
输出形式
型号
接线方式
直流NPN三线常开
CLP15-1K
见(1)号接线图
直流NPN三线常闭
CLP15-1B
直流PNP三线常开
CLP15-2K
见(2)号接线图
直流PNP三线常闭
CLP15-2B
直流二线常开

见(5)号接线图
直流二线常闭

直流NPN四线常开+常闭

见(3)号接线图
直流PNP四线常开+常闭

见(4)号接线图
交流二线常开
CLP15-6K
见(6)号接线图
交流二线常闭
CLP15-6B
交流五线自带继电器输出

见(7)号接线图







CLP系列参数说明

安装形式
非埋入式
工作电压
直流型:10-30VDC
检测距离
15mm±20%
静态电流
DC三线型≤2.5mA
设定距离
0~12mm
响应频率
30Hz
回差值
小于检测距离的20%
电流输出
300mA
标准检测体
45×45×1铁
防护等级
IP66(IEC规格)
残留电压
DC三线式:≤1.5VDC,AC二线式:≤8VAC
温度影响
在-25℃到+70℃范围内,对在+25℃时的检测距离是在20%以下
绝缘电阻
≥50MΩ Min (500VDC Mega基准)
耐压
1500VAC 50/60Hz 一分钟
抗振动
抗振动:10-55Hz(周期每分钟)复振幅1mm,X、Y、Z各方向2小时
抗冲击
抗冲击:500M/S2( 50G )  X、Y、Z各方向3次
环境温度
工作时 : -30 to +80℃(未结冰状态下)
储存时 : -30 to +80℃未结冰状态下 )
环境湿度
工作时: 35 to 95% RH
指示灯
动作显示(红色LED)

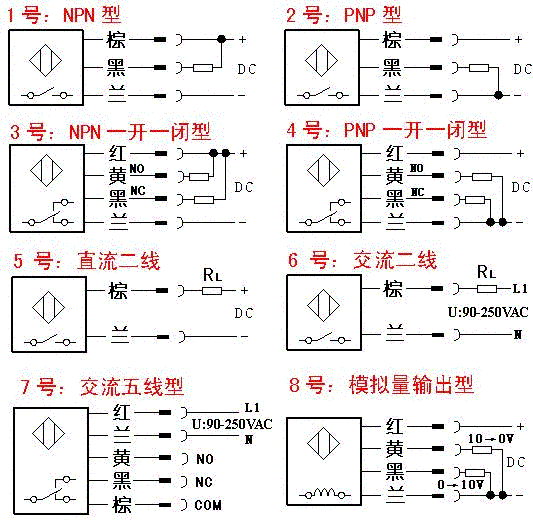

输出接线图
CLP系列电容式接近开关接线图

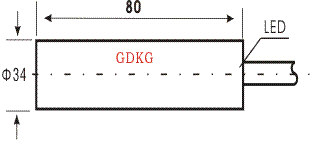

CLP系列电容式接近开关外形尺寸
CLP系列电容式接近开关
