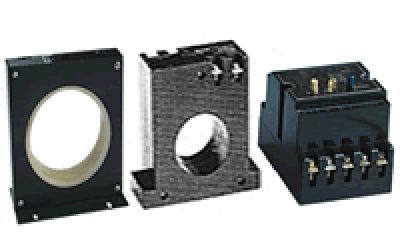

JD3,JD8型漏电继电器产品详细说明：

结构与工作原理：
JD3是电子式电流动作型漏电继电器，主要由零序电流互感器，电子线路，试验回路及小型继电器组成，工作原理如下：

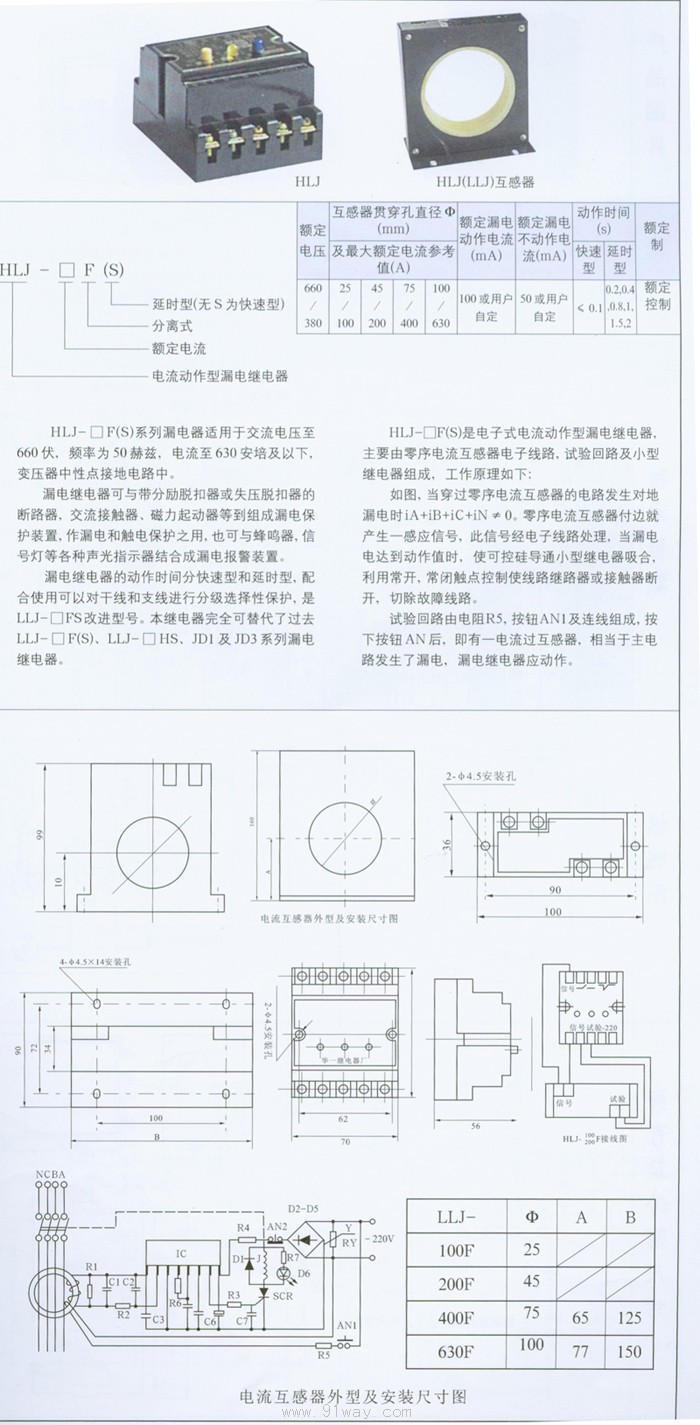

如图，当穿过零序电流互感器的电路发生对地漏电时iA+iB+iC+iN≠0。零序电流互感器付边就产生一感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通小型继电器吸合，利用常开常闭触点控制使主线路继路器或接触器断开，切除故障线路。
试验回路由电阻R5，按钮AN1及连线组成，按下按钮AN后，即有一电流过互感器，相当于主电路发生了漏电，漏电继电器应动作。

一、产品用途及使用范围JD3-FS系列漏电器适用于交流电压至660V，频率为50Hz、电流至630A及以下，变压器中性点接地电路中。漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力起动器等到组成漏电保护装置，作漏电和触电保护之用，也可与蜂鸣器、信号灯等各种声光指示器结合成漏电报警装置。漏电继电器的动作时间分快速型和延时型、配合使用可以对于线和支线进行分级选择性保护，是JD3改进型号。本继电器完全可替代过去JD3系列漏电继电器。

额定电压	互感器贯穿孔直径￠(mm)				额定漏电动作电流（mA）	额定漏电不动作电流（mA）	动作时间(s)		额定控制容量
	及最大额定电流参考值(A)						快速型	延时型
660/380	25/100	45/200	75/400	100/630	100或用户自定	50或用户自定	≤0.1	0.2,0.4 0.8,1 1.5,2	~220V 3A

JD3,JD8型漏电继电器
