产品名称： | DXN8B系列户内高压带电显示装置(VPIS)传感器 | ||||
| 型号规格： |   放大图片 |
|||||
| 产品类别： | 常规产品 -- 高压电器 -- 带电显示器 | |||||
| |
参考价格： | 厂价直销 | ||||
| 产品品牌： | 国产 | |||||
| 产品产地： | 上海 | |||||
| |
可供数量： | 批量 | ||||
| 供货周期： | 现货(或电询) | |||||
 |
|
|||||
| |
产品简介： |
|
||||

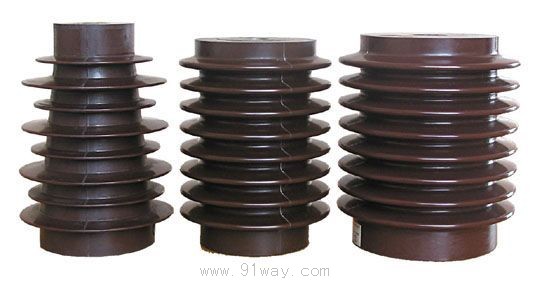

DXN8B系列户内高压带电显示装置(VPIS)传感器
产品型号：DXN8B
产品概述：DXN8B系列户内高压带电显示装置(VPIS)传感器采用环氧树脂自动压力凝胶工艺（简称APG 工艺）成型的新型电压传感器，具有外形美观、局部放电量小、爬距大(爬电比距≥2.3符合二级污秽要求)、弯曲负荷高等优点。广泛适用于户内3.6~40.5kV,频率为50Hz的户内高压电气设备中，与电压指示器配套使用，反映高压回路带电状况，可以实现强制闭锁，防止误入带电间隔，还可与隔离开关、接地开关配套使用，提高配套产品的防误性能。
产品描述：
DXN8B系列户内高压带电显示装置(VPIS)传感器
执行标准号：DL/T538-93 IEC 61958 : 2000 高压开关设备编号：(2000)使－485
成型工艺: 环氧树脂自动压力凝胶工艺（简称APG工艺）
警示：仅凭带电显示装置的显示还不足以证明系统已经不带电：如运行程序要求将其作为强制要求，还应使用符合IEC 61243的相关的电压探测器或电压探测装置。
○正常工作条件
环境温度：上限值不超过＋40℃，下限值不低于－25℃，特殊地区不低于－35℃
海拨高度：安装地区海拨不高于1000m
大气条件：空气相对湿度日平均值不大于95%，月平均值不大于90%；水蒸汽压力日平均值不超过2.2kPa，月平均值不超过1.8kPa
环境条件：无明显污秽、无易燃、易爆化学腐蚀和盐雾场所

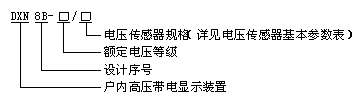

○ 显示装置（电压传感器）型号及含义

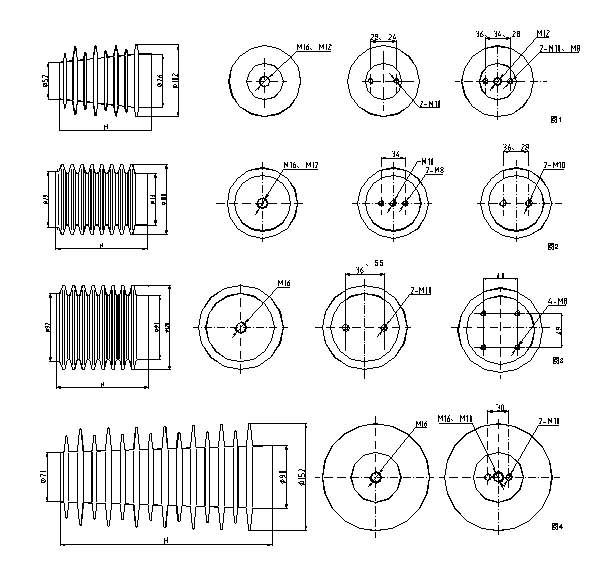

DXN8B系列户内高压带电显示装置(VPIS)传感器外形图示
电压传感器基本参数表
| 订货序号 | 电压等级 (kV) | 规格 | 外形高度 H (mm) | 最大外径 (mm) | 最小断裂负荷 (kN) | 局放 (pＣ) | 爬电距离 (mm) | 上 法 兰 规 格 | 下法兰孔径 | 图示 | ||||
| A | B (C) | 总数 (个) | ||||||||||||
| 中心螺孔 | 旁孔孔径 | 孔距(mm) | ||||||||||||
| D-130 A 1 | 12 | 130 A 1 | 1 3 0 | 1 0 2 | ≥ 8 | ＜ 5 | 2 7 6 | M 1 2 | / | / | 1 | M 1 6 | 图 1 | |
| D-130 B 1 | 130 B 1 | / | M 1 0 | 2 4 | 2 | M 1 6 | ||||||||
| D-130 B 2 1 | 130 B 2 1 | / | M 8 | 28 | 2 | M 1 2 | ||||||||
| D-130 A 2 0 | 130 A 2 0 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-135 B 6 | 12 | 135 B 6 | 1 3 5 | 1 0 2 | ≥ 8 | ＜ 5 | 2 8 1 | / | M 6 | 28 | 2 | M 1 2 | 图 1 | |
| D-135 B 9 | 135 B 9 | / | M 8 | 36 | 2 | |||||||||
| D-140 A 1 | 12 | 140 A 1 | 1 4 0 | 1 0 2 | ≥ 8 | ＜ 5 | 2 8 6 | M 1 2 | / | / | 1 | M 1 6 | 图 1 | |
| D-140 A 2 | 140 A 2 | M 1 6 | / | / | 1 | |||||||||
| D-140 B 2 | 140 B 2 | / | M 1 0 | 2 8 | 2 | |||||||||
| D-145 A 1 | 12 | 145 A 1 | 1 4 5 | 1 0 2 | ≥ 8 | ＜ 5 | 2 9 1 | M 1 2 | / | / | 1 | M 1 6 | 图 1 | |
| D-145 A 20 | 145 A 20 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-145 A 2 | 145 A 2 | M 1 6 | / | / | 1 | M 1 6 | ||||||||
| D-145 B 2 | 145 B 2 | / | M 1 0 | 2 8 | 2 | M 1 6 | ||||||||
| D-140 B 5 | 12 | 140 B 5 | 1 4 0 | 1 0 0 | ≥ 1 2 | ＜ 5 | 2 8 6 | / | M 1 0 | 3 6 | 2 | M 1 6 | 图 2 | |
| D-140 C 1 | 140 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-145 B 5 | 12 | 145 B 5 | 1 4 5 | 1 0 0 | ≥ 1 2 | ＜ 5 | 2 9 1 | / | M 1 0 | 3 6 | 2 | M 1 6 | 图 2 | |
| D-145 C 1 | 145 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-160 B 5 | 12 | 160 B 5 | 1 6 0 | 1 0 0 | ≥ 1 2 | ＜ 5 | 3 0 6 | / | M10 | 36 | 2 | M 1 6 | 图 2 | |
| D-3 0 0 AB1 | 2 4 | 300 A B 1 | 3 0 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 1 0 | M 1 0 | M 1 0 | 3 0 | 3 | M 1 6 | 图4 | |
| D-3 2 0 A 2 | 40.5 | 3 2 0 A 2 | 3 2 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 3 0 | M 1 6 | / | / | 1 | M 1 6 | 图4 | |
| D-3 2 0 B | 40.5 | 3 2 0 B | 3 2 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 3 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 图4 | |
| D-3 4 0 B | 40.5 | 3 4 0 B | 3 4 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 5 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 图4 | |
| D-3 6 0 A 2 | 40.5 | 3 6 0 A 2 | 3 6 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 7 0 | M 1 6 | / | / | 1 | M 1 6 | 图4 | |
| D-3 8 0 A 2 | 40.5 | 3 8 0 A 2 | 3 8 0 | 1 5 2 | ≥ 8 | ＜ 10 | 9 9 0 | M 1 6 | / | / | 1 | M 1 6 | 图4 | |
| D-3 8 0 B | 3 8 0 B | / | M 1 0 | 3 0 | 2 | |||||||||
| D-3 8 0 B 4 | 3 8 0 B 4 | / | M 1 2 | 4 0 | 2 | |||||||||
DXN8B系列户内高压带电显示装置(VPIS)传感器
