产品名称: GMB系列三段保护直流塑壳断路器
型号规格: GMB系列三段保护直流塑壳断路器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 直流断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 北京
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GMB系列三段保护直流塑壳断路器产品详细说明:

GMB系列三段保护直流塑壳断路器是北京人民电器厂采用国际先进设计、制造技术研制开发的新型断路器,其额定工作电压DC660V及以下,额定工作电流至1250A的电路中。断路器具有短路、过载和欠电压保护功能,能保护线路和电源设备不受损坏。
[符合标准]
IEC60947-1 GB14048.1总则
IEC60947-2 GB14048.2低压断路器
IEC60947-4 GB14048.4接触器和电动机启动器
IEC60947-5 GB14048.5机电式控制电路电器

[特点]
G系列全选择性三段保护直流断路器,采用国际首创专利灭弧技术CCV,即四重加速及窄缝分断消游离灭弧技术,使飞弧距离更短,分断能力更高(DC250V)20kA,(DC440)15kA,且Ics=100%Icu。
体积小、短路短延时准确,规格齐全
通常情况下按标准规范选择,对于蓄电池组电源系统的级差配合,可以简化计算短路电流,不需要考虑电阻、电缆截面积、含铜量、限流系数、电缆热稳定等参数。上下级断路器只需按额定电流等级选择,就能实现全选择性三段保护,该性能达到国际水平。
GMB系列三段保护塑壳断路器在防腐性能上,采用了国际上最先进的增加硬度和防腐表面处理工艺软氮化加无光泽电镀,使产品防腐性能高于镀镍,适用于高防护等级使用。

[基本参数]
壳架等级额定电流: 100,225,400, 800,1250A
极数:2P
额定工作电压:DC250V
极限短路分断能力:M标准型、H较高型、R高级型
操作方式:本体直接操作、P电动操作机构、Z旋转手柄操作;
接线方式:板前接线、B板后接线、C插入式接线

[型号含义]
GMB 225 M/2 3 00R 125A
即为:GMB系列壳架等级额定电流为225A的极限短路分断能力为M标准型的两极三段保护直流塑壳断路器,采用复式脱扣器(过载长延时+短路短延时),额定工作电流为125A,板前接线。

[使用环境]
海拔高度2000m及以下;
周围介质温度不低于-5℃和不高于40℃,高于40℃可降容使用;
能耐受潮湿空气的影响;
能耐受盐雾油雾的影响;
能耐受霉菌的影响;
在受到船舶正常振动时能可靠工作;
在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
在没有雨雪侵袭的地方。

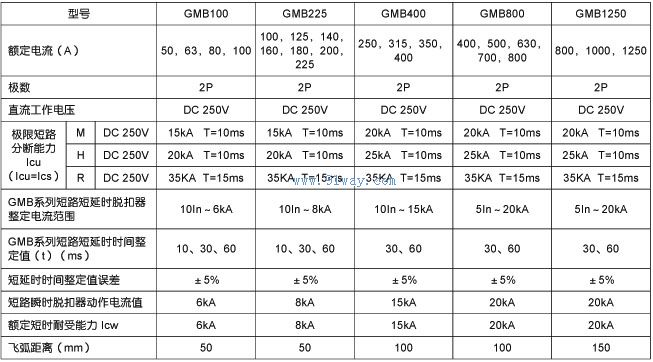

GMB系列三段保护直流塑壳断路器技术参数

GMB系列三段保护直流塑壳断路器
