FDJB-2002型矿用风电甲烷闭锁装置产品详细说明：

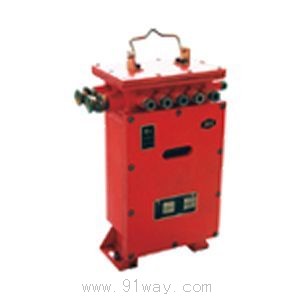

FDJB-2002型矿用风电甲烷闭锁装置

一 用途与功能

　　适用于煤矿井下各种作业场所使用的监测闭锁装置，根据掘进工作面通风设施状态及关联巷道内的甲烷含量，实现对局部通风机及关联掘进巷道内的相应电气设备闭锁、复电控制，以及不准强行起动动力设备的安全监控装置。本装置为三路GJ4/100-2002型矿用高低浓度甲烷传感器提供本安电源并接受三路高常开一常闭。

二 FDJB-2002型矿用风电甲烷闭锁装置技术参数与规格

　　1、模拟量输入通道数：3路
　　2、开关量输入通道数：2路
　　3、控制输出通道数：4路、每路一开一触点，容量为：AC 660V 300mA;AC36V,5A
　　4、供电电源电压：AC 50Hz 660V;380V;127V任选
　　5、本安电源输出：三路 21V/300mA，一路12V/450mA
　　6、闭锁装置实现报警，闭锁，解锁等功能时与设定值的误差应符合下表：

报警点	闭锁点	解锁点
0.50 ±0.10	0.50 ±0.10	0.50 ±0.10
1.00± 0.10	1.00± 0.10	1.00± 0.10
1.50 ±0.20	1.50 ±0.20
	3.00 ±0.30

7、主机显示：模拟输入通道号，甲烷浓度值，风速（风量）开关状态，输出控制动作情况：
8、高低浓甲烷传感器的高低浓度转换时间需在30s内完成
9、外型尺寸及重量
