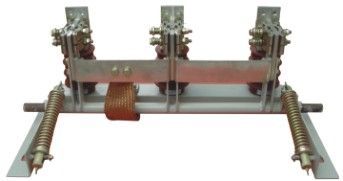

JN4-12G户内交流高压接地开关产品详细说明：

JN4-12(G)型户内高压接地开关，是配用于12kV户内交流金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件，也可单独使用。作为在12kV及以下的交流50Hz电力系统中接地保护之用。具有关合短路电流能力。结构合理、体积小、操作灵活、易安装调整。

产品特点:
产品设计科学、新颖、独特、合理；技术性能先进、可靠；采用分流磁锁原理，通电时自动产生压力，
保证接触良好；不需要接角压力弹簧、操作力小。可以与名种型号高压柜配套使用，也可以作为高压电器设备检修时接地保护

JN4-12G户内交流高压接地开关主要技术参数

名   称		单   位	参   数
额定电压		KV	12
额定短时耐受电流		KA	20
额定短时持续时间		S	4
额定峰值耐受电流		KA	50
额定短时关合电流		KA	50
极间中心距		mm	210，230，250
额定绝缘水症	工频耐受电压（1min）	KV	对地42
	雷电冲击耐压	KV	极间75

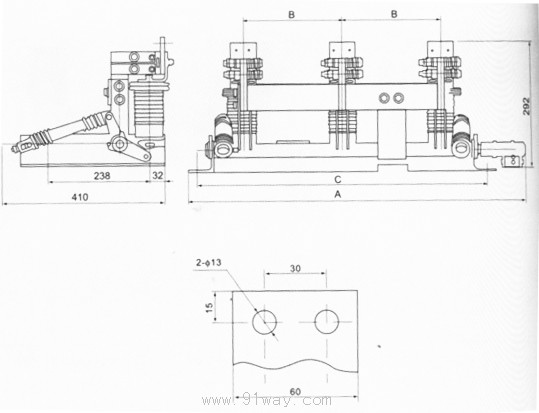

外形安装尺寸

产品型号规格	A	B	C
JN12-12/31.5-150	150	396	535
JN12-12/31.5-165	165	426	565
JN12-12/31.5-210	210	516	655
JN12-12/31.5-230	230	556	710
JN12-12/31.5-250	250	596	760

JN4-12G户内交流高压接地开关
