JHL10,JHL20,JHL30系列电流继电器产品详细说明：

JHL10、20、30系列电流继电器
1、应用范围
 JHL系列集成电路电流继电器足DL系列电磁型电流继电器更新换代产品，具有精度高、动耗小、动作时间快、整定直观方便、范围宽等特点。须提供交流辅助电源。

2.主要技术参数据

交流辅助电压AC 110、220、380V；
电流整定范围A：0.05-0.5A；B：0.2-2A；C：2-20A；D：5-50A； E：10-100A
在整定范围内，整定误差≤30％
交流辅助电压允许变化范围0.8-1.10倍额定值
继电器触点可长期接通5A。
返回系数0.85—0.90

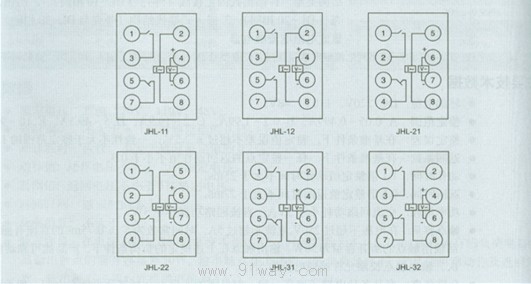

3.内部接线

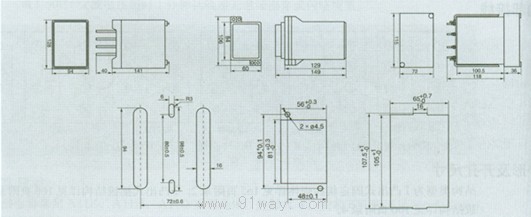

4.外形及开孔尺寸



JHL10,JHL20,JHL30系列电流继电器
