BNG系列防爆挠性连接管(dⅡ DIP)产品详细说明：

BNG系列防爆挠性连接管(dⅡ DIP)适用范围

1.1区 2区危险场所.
2.IIA IIB IIC类爆炸性气体环境.
* 可根据用户要求做成粉尘防爆

产品特点

具有耐燃 耐腐蚀 耐水 耐老化挠性良好 结构牢固 工作可靠等优点
挠性管长度,螺纹尺寸可根据用户需要特殊加工 如NPT螺纹,公制螺纹等 注;标注螺纹规格时应注明内外螺纹.如;BNG-
700XG3/4(内)/G1(外)意义为长度为700,一端为内螺纹G3/4,一端为外螺纹G1〃的PVC塑料护套挠性连接管

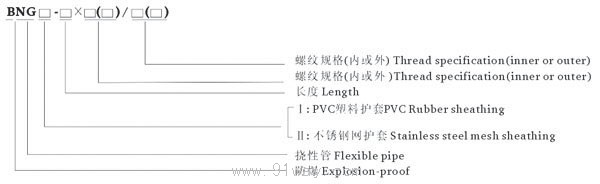

型号含义



主要技术数据

型号 Type	管通径(mm) Latus rectum	接头管螺纹(G〃) Connecting thread pipe	长度(mm) Length	最小弯曲半径(mm) Min bend radius	防爆标志 Ex-mark
BNG□-700xG1/2	15	1/2	700	80	Exd ll *DIP
BNG□-1000xG1/2	15	1/2	1000	80
BNG□-700xG3/4	20	3/4	700	110
BNG□-1000xG3/4	20	3/4	1000	110
BNG□-700xG1	25	1	700	145
BNG□-1000xG1	25	1	1000	145
BNG□-700xG11/4	32	11/4	700	180
BNG□-1000xG11/4	32	11/4	1000	180
BNG□-700xG11/2	40	11/2	700	210
BNG□-700xG11/2	40	11/2	1000	210
BNG□-700xG2	50	2	700	250
BNG□-1000xG2	50	2	1000	250
BNG□-700xG21/2	70	21/2	700	350
BNG□-700xG21/2	70	21/2	1000	350
BNG□-700xG3	80	3	700	400
BNG□-1000xG3	80	3	1000	400
BNG□-700xG4	100	4	700	500
BNG□-1000xG4	100	4	1000	500

BNG-系列防爆挠性连接管(dⅡ DIP)
