产品名称：

DZ30系列小型断路器

型号规格：

DZ30系列小型断路器

产品类别：

常规产品 -- 低压电器 -- 微型断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

DZ30系列小型断路器产品详细说明：

一、适用范围
　　DZ30-32适用于交流50Hz和60Hz，额定电压250V以下的单相线路中，对电气线路的过载和短路进行保护。能同时断开L线与N线，是目前民用住宅领域最为理想的配电保护开关。本产品符合IEC60898和GBI0963标准。

二、技术参数
　　1、基本参数

额定工作电压(V)		250
极数		1 P+N
壳架等级额定电流(A)		32
额定电流(V)		6,10,16,20,25,32
额定短路分断能力	试验线路预期电流(A)	4500
	功率因数	0.55—0.70

2、过电流脱扣特性表

试验电流(A)	额定电压(V)	规定时间	预期结果	起始状态	备注
1.13In	所有值	T≥1 h	不脱扣	冷态
1.45In	所有值	t<1h	脱扣	热态	电流在5s内稳定地上升至规定值
2.55In	所有值	1 S	脱扣	冷态
5In	所有值	t≥O.1S	不脱扣	冷态	闭合辅助开关接通电源
10In	所有值	t<0.1S	脱扣	冷态	闭合辅助开关接通电源

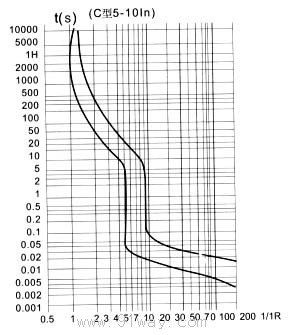

3、动作特性曲线

DZ30系列小型断路器特性曲线

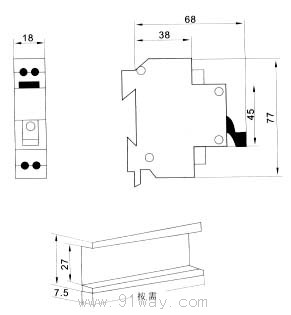

三、外形及安装尺寸
DZ30系列小型断路器安装尺寸

DZ30系列小型断路器

DZ30系列小型断路器

DZ30系列小型断路器（示意图）
