TYD35型电容式电压互感器产品详细说明：

TYD35型电容式电压互感器系列产品适用于户外额定电压35kV，额定频率50Hz的中性点有效接地系统中作电压、电能测量及继电保护，并可兼作载波通讯；
TYD35型电容式电压互感器由电容分压器的中压端子直接引入装有电磁单元由中间变压器、补偿电抗器和阻尼
器组成；
电容分压器由瓷套、电容芯子、电容器油和金属膨胀器组成。电容器芯子由若干个膜纸复合介质与铝箔卷绕的元件串连而成，经真空浸渍处理。瓷套内灌注电容器油，并装有金属膨胀器补偿油体积随温度的变化；
TYD35型电容式电压互感器采用速饱和阻尼装置，瞬变响应速度快并能可靠地阻尼铁磁谐振；
二次出线盒内带有载波通讯端子，并带有过电压保护间隙；
油箱外有油位表、出线盒、铭牌、放油塞、接地座；
产品优化了密封结构，具有良好的密封性能。

使用环境
环境温度　最高气温：+40℃ 最低气温:-30℃ 日平均气温不超过+30℃(可提供特殊要求产品)

TYD35型电容式电压互感器主要技术参数

序号	名称	单位	数据
1	额定电压	kV	35
2	额定频率	Hz	50
3	相数		单相
4	一次绕组额定电压	V	35000/√3
5	二次绕组额定电压	V	100/√3
6	剩余绕组额定电压	V	100/3
7	额定电容		0.1μF/0.02μF
8	剩余绕组极限负荷		3P/50VA
9	准确级		0.2(或0.5)/3P
10	额定输出	VA	50VA/50VA
11	总重	kg	420

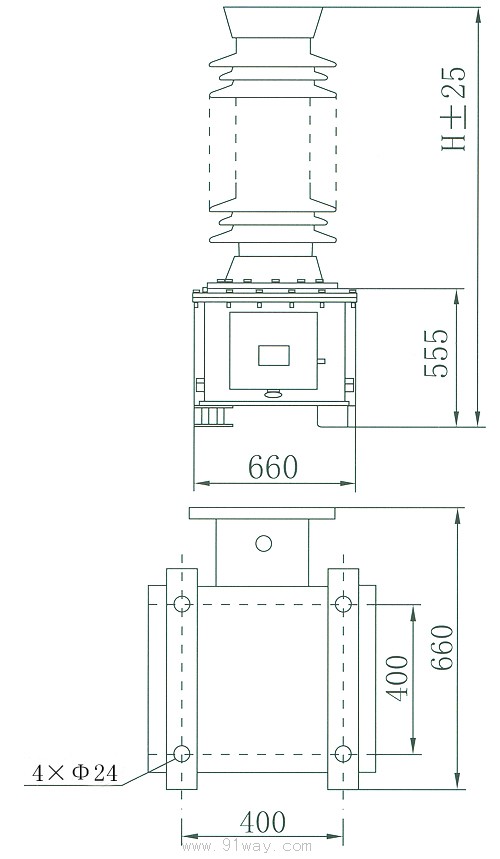

TYD35型电容式电压互感器外形尺寸图

TYD35型电容式电压互感器
