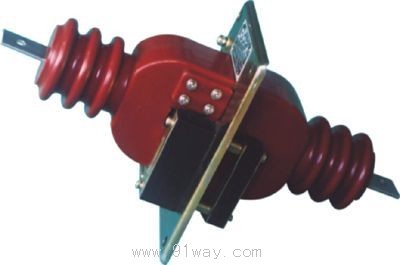

产品名称: LAJ-10Q型电流互感器
型号规格: LAJ-10Q型电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LAJ-10Q型电流互感器产品详细说明:
LAJ-10Q型电流互感器一次电流为5-200A时采用环氧树脂浇注半封闭式绝缘结构,300-1000A为单匝全封闭式绝缘结构;供额定频率为50Hz,额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用。

二、LAJ-10Q型电流互感器技术参数
1、 额定绝缘水平:12/42/75KV
2、 负荷功率因数:cosφ= 0.8(滞后)
3、 额定二次电流:5A或1A
4、 产品执行标准:GB1208-1997《电流互感器》
5、 仪表保安系数:Fs≤10
6、 其它技术参数见下表

额定一次
电流(A)
准确级组合
额定输出(VA)
短时热电流
(KA有效值)
动稳定电流
(KA峰值)
5-200
0.2/10P10 0.5/10P10
10/15
10/15
90I1n
225I1n
300
27
68
400
36
90
500
40
100
600
800
1000
50
120


注:如有特殊要求,可与我们协商后确定。

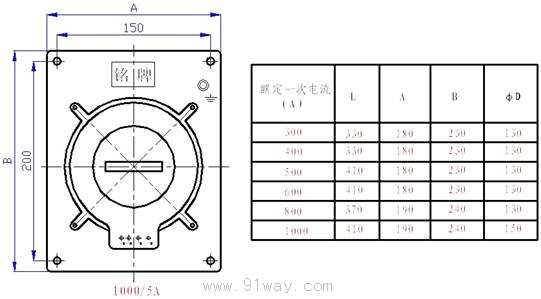

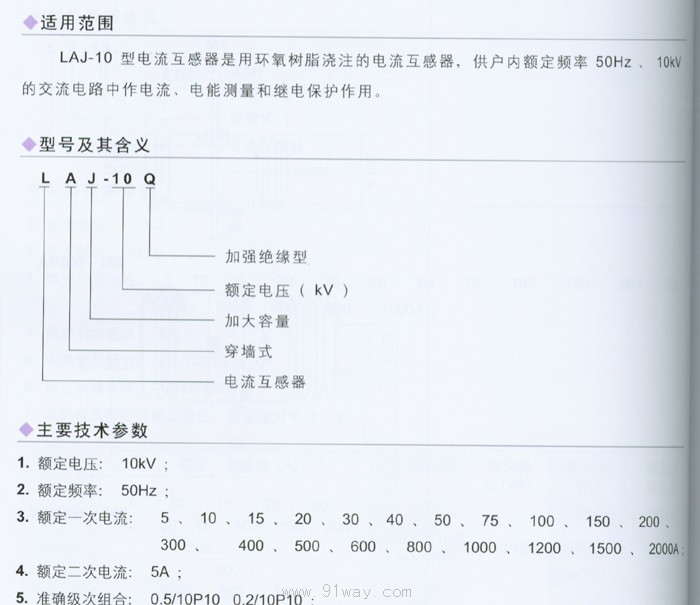

LAJ-10Q型电流互感器技术参数及安装尺寸

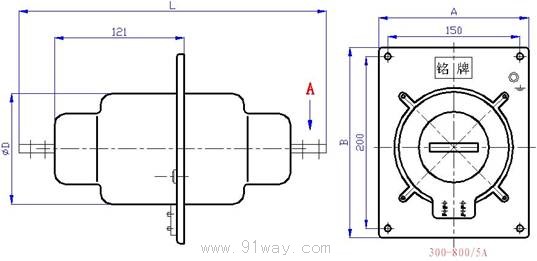

LAJ-10Q型电流互感器外形及安装尺寸

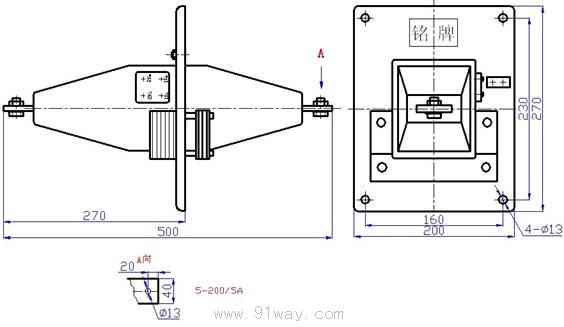

LAJ-10Q型电流互感器安装示意图

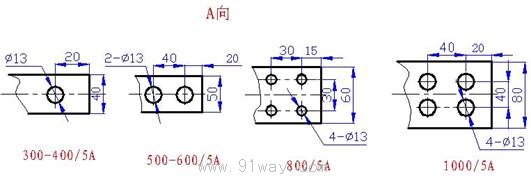

LAJ-10型电流互感器安装尺寸图A
LAJ-10Q型电流互感器安装尺寸图B

LAJ-10Q型电流互感器

LAJ-10Q型电流互感器
