ZJH-200A(DZJ)型直流接触器产品详细说明：

用途：
ZJH-200A(DZJ)型直流接触器适用于各类电动车、汽车空调、通讯电源和不间断电源等电控系统。

使用条件：
1、环境温度：-25～+40℃
2、相对湿度：+20℃达98%
3、固定处振动频率：1～50Hz　 加速度：10米/秒2
4、冲击加速度：30米/秒2
5、海拔高度：2000米
6、安装方向：触点朝上

ZJH-200A(DZJ)型直流接触器型号含义

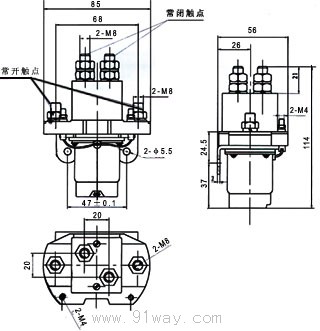

外形安装图线路原理图


ZJH-200A(DZJ)型直流接触器

序	参数名称	单位	产品线圈额定电压类型参数要求
			12V	24V	30V	36V	40V	48A
1	线圈额定控制电源电压	V	12	24	30	36	40	48
2	线圈最大起动电流	A	<5
3	线圈冷状态下最大保持电流	A	0.55	0.3	0.25	0.2	0.17	0.16
4	触点电路额定工作电压	V	24	48	30	36	40	48
5	触点电路额定工作电流	A	200
6	控制电源电压波动范围	-	±20%Us
7	触点最大通断能力	A	4Ie通电时间5毫秒，通断5次（τ=0.001秒）
8	100A电流下触点压降	MV	<60
9	额定控制电源电压下吸合时间	MS	<30
10	额定控制电源电压下释放时间	MS	<30
11	触点最大弹跳时间	MS	3
12	绝缘电阻值(冷态)	MΩ	>20
13	交流绝缘抗电强度	-	50Hz 1000V 1min
14	辅助触点负载电流	A	5A τ=0.001s(带“S”的产品才有此项)24V
15	电寿命(￡=0.001 seconds)	次	1000(τ=0.001秒)
16	机械寿命	万次	30
17	工作规范	-	连续
18	动作特性	V	75%Us产品应能吸合，40%Us产品不释放，最小释放电压不低于5%Us.
