BXM(D)系列防爆照明(动力)配电箱(IIB、IIC级)产品详细说明：

BXM(D)系列防爆照明(动力)配电箱(IIB、IIC级)适用范围

爆炸性气体混合物危险场所：1区，2区。
爆炸性气体混合物：IIA，IIB，IIC。
温度组别：T1~T6。
防爆标志：Exde II BT5, *Exde II CT5 。

BXM(D)系列防爆照明(动力)配电箱(IIB、IIC级)特点

本产品为复合型，开关箱采用隔爆型结构，母线箱及出线采用增安型结构。
铸铝合金外壳，压铸成型，内装高分断小型断路品，并可装漏电开关。
具有过载短路保护功能。
采用模块结构，各种回路可以自由选择，组合。
有特殊要求可特制。
可按用户要求特制成粉尘防爆。
钢管或电缆布线均可。

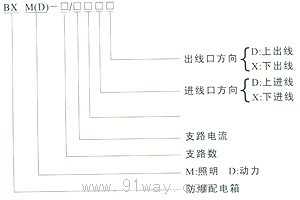

型号含义




主要技术参数

产品型号	额定电压（V）	主回路额定电流（A）	支路数	主回路开关数	支路额定电流	防爆标志	管螺纹		电缆外径（∮,mm）
							进线	出线	进线	出线
BXM（D）-4	380/220	160 100 250	4		1、3、5、10、15、20、25、32	Exde II BT5 *Exde II CT5	G2"	G3/4" G1"	18 22 26	10~14
BXM（D）-6			6
BXM（D）-8			8
BXM（D）-10			10						30 34 36
BXM（D）-12			12
BXM（D）-4K			4	1					18 22 26
BXM（D）-6K			6
BXM（D）-8K			8						30 34 36
BXM（D）-10K			10
BXM（D）-12K			12

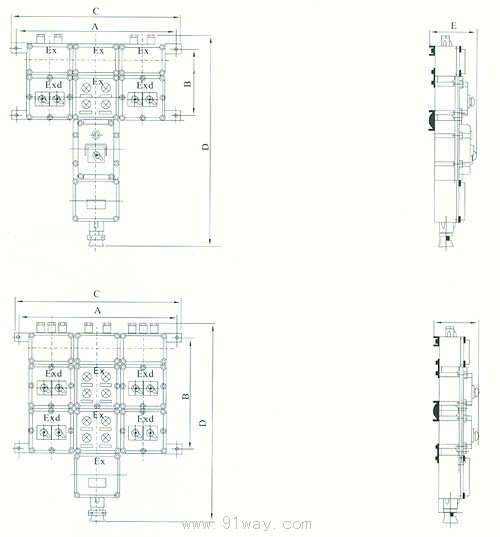

外形尺寸及安装形式

产品型号	A	B	C	D	E
BXM（D）-4	625	285	665	680	192
BXM（D）-6	625	476	665	710	192
BXM（D）-8	625	476	665	710	192
BXM（D）-10	660	728	700	1120	192
BXM（D）-12	660	728	700	1120	192
BXM（D）-4K	625	285	665	932	200
BXM（D）-6K	625	476	665	960	200
BXM（D）-8K	625	476	665	960	200
BXM（D）-10K	660	728	700	1370	200
BXM（D）-12K	660	728	700	1370	200

BXM(D)系列防爆照明(动力)配电箱(IIB、IIC级)
