产品简介:
(点击小图查看大图)
DHM3系列电磁失电制动器产品详细说明:

DHM3系列电磁失电制动器为通电脱离(释放),断电弹簧制动的摩擦制动器。它主要用于Y系列电动机配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中,及在断电时(防检)制动场合。

DHM3系列电磁失电制动器具有结构紧凑、安装方便、适应性广、噪音低、工作频率高、动作灵敏、制动可靠等优点,是一种理想的自动化执行元件。可另加防护圈,提高防护等级为IP54。

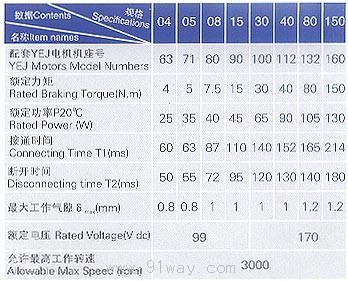

二、DHM3系列电磁失电制动器主要性能参数 Main Technical Data
DHM3系列电磁失电制动器技术参数

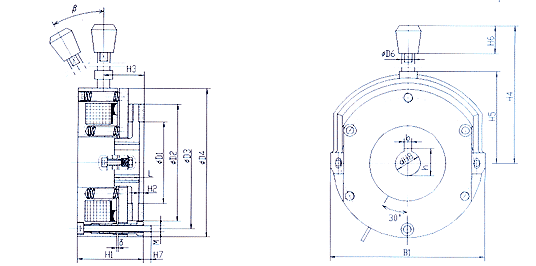

三、DHM3系列电磁失电制动器外型及安装尺寸 Overall and Istallation Dimensions
DHM3系列电磁失电制动器外形尺寸

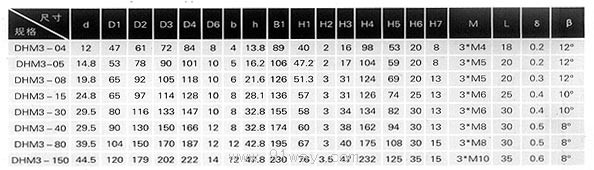

DHM3系列电磁失电制动器安装尺寸

 四、安装 Installation
注意事项

◎ 摩擦片及衔铁表面不得有油污,必须保持清洁。
◎ 安装时必须保证气隙"δ"
◎ 齿轮套不得有轴向窜动
◎ 安装后必须旋出空心螺栓锁紧在电动机后端盖或法兰盘上

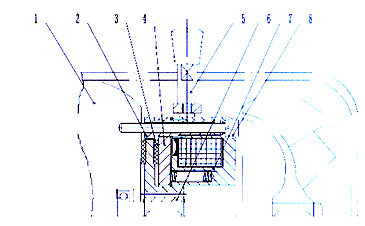

 五、安装示意图 Examples for Installstion
1、电机端盖
2、空心螺栓装置
3、制动盘
4、衔铁
5、手动释放装置
6、齿轮套
7、磁轭组件
8、安装螺钉

DHM3系列电磁失电制动器结构图

DHM3系列电磁失电制动器
