DHM3系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要用与Y系列电动机配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、食品、机床、印刷、包装等机械中，及在断电时（防险）制动等场合。

这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点，是一种理想的自动化执行元件。
　

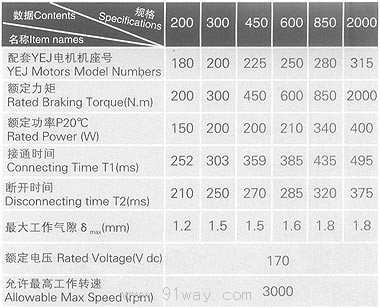

二、主要性能参数　Main Technical Data

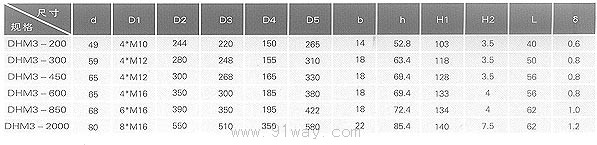

三、DHM3系列大扭矩电磁失电制动器外型及安装尺寸　Overall and Istallation Dimensions




四、安装　Installation
注意事项

◎ 摩擦片及衔铁表面不得有油污，必须保持清洁。
◎ 安装时必须保证气隙"δ"
◎ 齿轮套不得有轴向窜动
◎ 安装后必须旋出空心螺栓锁紧在电动机后端盖或法兰盘上

五、DHM3系列大扭矩电磁失电制动器安装示意图　Examples for Installstion
1、电机端盖
2、空心螺栓装置
3、制动盘
4、衔铁
5、齿轮套
6、安装螺钉
7、磁轭组件
8、手动释放装置
9、风叶
