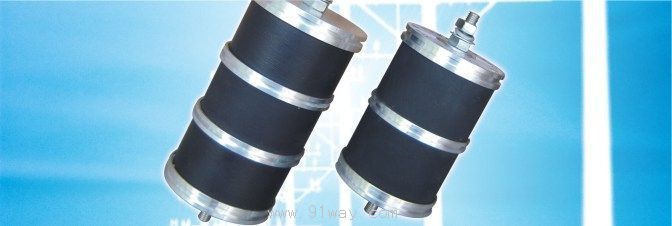

TXQ(3)型6～35KV非线性电阻消谐阻尼器产品详细说明：

一、产品介绍：
TXQ(3)型6～35KV电压互感器中性点用非线性电阻消谐阻尼器（简称消谐器），是安装在6～35KV电压互感器（以下简称压变或PT）一次绕组Y。结线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器的产品型号--TXQ表示按传统外形设计的消谐器；TXQ3表示第三次改型设计的、电阻器外表裸露的、无须绝缘外套保护的、圆柱外形的消谐器。两者只是外形不同，电气性能完全相同。
TXQ(3)型6～35KV消谐器的直流电气特性与传统的LXQ及RXQ型消谐器相近，但结构设计从提高消谐器的热容量出发,进行了较大的改进。消谐器采用电气性能优异、超细颗粒的SiC为基材；经大吨位的压机压制成高密度的、圆饼状的坯体；在还原气氛下；经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。
二、应用与功能
6～35KV中性点非有效接地电网中的压变有二个相关问题解决：
1.压变的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电。
2.电网中的弧光接地使压变频频烧坏。
使用消谐器可有效地解决上述问题：消除或阻尼压变非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；能有效抑制间隙性弧光接地时流过压变绕组的过电流，防止压变的烧毁；限制系统单相接地消失时在压变一次烧组回路中产生的涌流，这种涌流会损坏压变或使压变熔丝熔断；当系统发生单相接地后可较长时间保护压变免受损坏。

三、主要电气性能:
TXQ(3)型6-35KV消谐器主要性能参数(表1)

型号			直流特性KV/mA	非线性系数α	热容量250mA/10min
TXQ(3)型6～10KV	通电型		1.45～1.65/15	0.40～0.45	通过
	弱绝缘型		1.38～1.45/15	0.40～0.45	通过
	高原型		1.48～1.52/15	0.40～0.45	通过
	超小型		1.45～1.65/15	0.40～0.45	通过
TXQ(3)型35KV	通用型	A	4.0～4.2/42	0.40～0.45	通过
		B	≥2.80～2.85/50	0.30～0.40	通过
	弱绝缘型		2.60～2.70/50	0.35～0.45	通过
	高原型		1.90～2.10/15	0.35～0.45	通过

表格中的参数为典型产品参数，如用户有不同要求，可根据用户要求生产。
四、TXQ(3)型6～35KV消谐器使用环境
1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；
2.环境温度-40℃～+60℃；
3.交流电力系统频率为50HZ或60HZ；
4.地震烈度8度以下地区。
五、TXQ(3)型6～35KV消谐器安装
1.安装方式：TXQ（3）型消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；
可以直接固定在压变本体的螺杆上（注意JDZJ-6～10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。

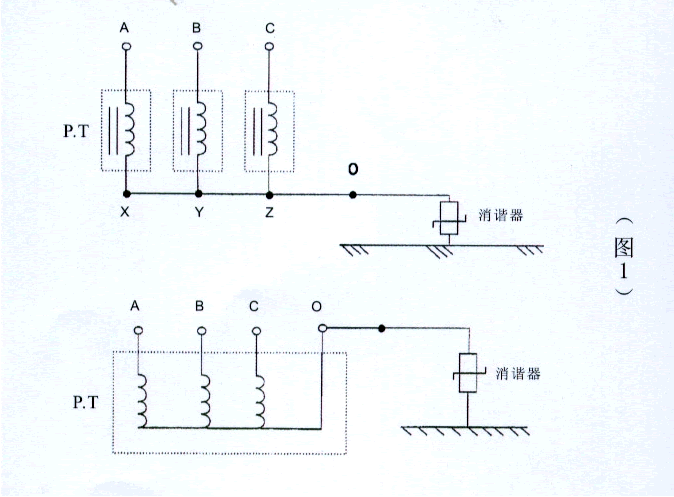

2.接线示意图（见图1）

（1）三个单相压变（PT）时：
未接消谐器前，三个单相压变高压绕组尾（X•Y•Z）直接接地或是并联成中性点（0）接地。
接消谐器时，必须将直接接地的高压绕组尾或（0）与地断开。消谐器接在中性点（0）与地之间，（中性点不再直接接地）。
　
（2）三相五柱压变（PT）时：
未接消谐器前，三相五柱压变中性点“0”直接接地，接消谐器时，必须将中性点（0）与地断开，消谐器接在中性点（0）与地之间，（中性点不再直接接地）。

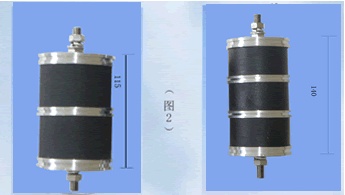

3.消谐器的主要安装尺寸：
（TXQ3型见图2）

4.TXQ（3）型消谐器参数测试
现场测量可用1000V摇表测消谐器的绝缘电阻，一般约为0.5MΩ,即可安装.若需测量消谐器伏安特性及非线性系数α则可按下面方法测量。

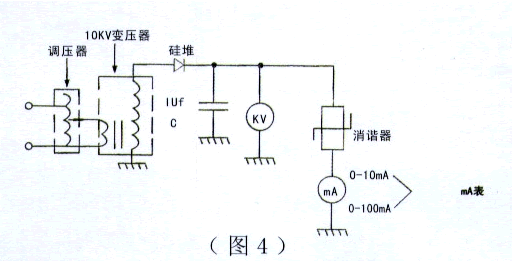

(1)测直流伏安特性接线图:(见图4)

　

(2)测试非线性系数α方法:
当消谐器的直流特性采用15mA时,分别测量出消谐器直流50mA及50mA时两端电压U1、U2；当消谐器的直流特性采用42mA或50mA时，分别测量出直流100mA及10mA时两端电压U1、U2刚非线性系数α为：
U1=I1为50（100）mA时电压；U2=I2为5（10）mA时电压；
lg
I1=50(100)mA,I2=5(10)mA时
lg=lg10=1
=lg

削谐器的口系数应符合表1中规定值。

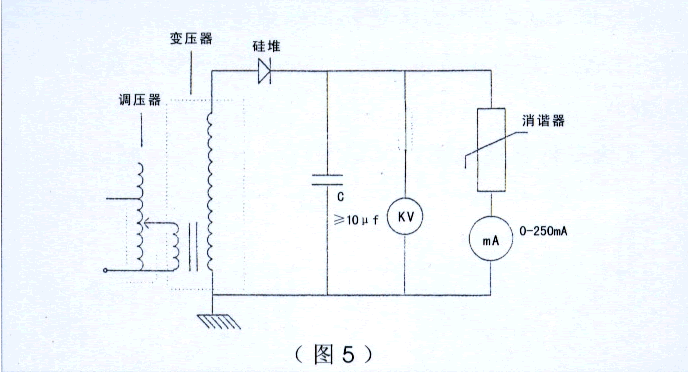

(3)热容量抽查试验:(见图5)

　

要求消谐器通过250mA工频电流后，耐受时间10min后，无任何烤焦、炸裂现象;在消谐器尚处于高温状况下，立即用水对消谐器喷淋，消谐器本体应保持完好;待消谐器冷却并完全干燥后，其直流电压变化率与直流非线性系数α变化率都不大于10%。
