HA15(DW15HH)系列万能式断路器产品详细说明：

HA15(DW15HH)系列万能式断路器是机械部上海电器科学研究所与国内有关企业联合设计的更新换代产品。
该产品的基本参数和技术性能符合国家标准GB14048.2-1994《低压开关设备和控制设备 低压断路器》 和IEC947-2《低压开关设备和控制设备第二部分：断路器》国际标准。 HA15(DW15HH)系列万能断路器是DW15断路器二次开发产品，该产品体积小，短路分断能力高，保护性能好， 满足了我国低压配电网的新要求。

HA15(DW15HH)系列万能式断路器是机械部上海电器科学研究所与国内有关企业联合设计的更新换代产品。 该产品的基本参数和技术性能符合国家标准GB14048.2-1994《低压开关设备和控制设备 低压断路器》 和IEC947-2《低压开关设备和控制设备第二部分：断路器》国际标准。 HA15(DW15HH)系列万能断路器是DW15断路器二次开发产品，该产品体积小，短路分断能力高，保护性能好， 满足了我国低压配电网的新要求。

用途及分类
2.1用途
DW15HH系列万能式断路器额定电流630A至4000A，额定工作电压交流400V，50HZ。 主要用于配电网络中，用来分配电能，保护线路和电源设备，使之免受过载，欠电压，短路，单相接地等故障的危害。 在正常条件下也可作为线路的不频繁转换之用。可做到选择性保护，且动作精确避免不必要的停电，提高供电的可靠性。
2.2分类
1.断路器的额定电流表

Inm(A)	2000	4000
In(A)	630、800、1000、1600、2000	2000、2500、3200、4000

2.断路器额定工作电压，额定短路分断能力，飞弧距离及进线方式表

Inm(A)	Ue=400V			飞弧 距离	进线 方式
Icu	Isc	Icw 1s 延时0.4s o-oc
2000	50(cosΦ=0.25)	40(cosΦ=0.25)	40(cosΦ=0.25)	50mm	上进线或 下进线
4000	80(cosΦ=0.25)	60(cosΦ=0.25)	60(cosΦ=0.25)
注：Inm=2000A、Ue=690V时的额定极限短路分断能力Icu=30KA,CosΦ=0.25,飞弧距离及进线方式同上，用户需要Ue=690的断路器可与我们协商。

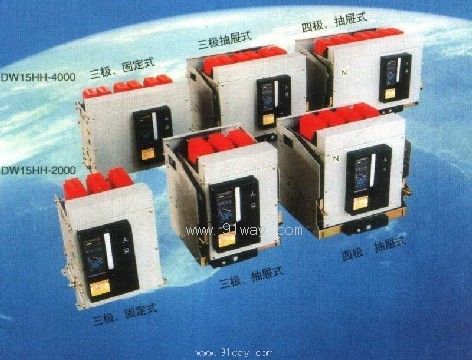

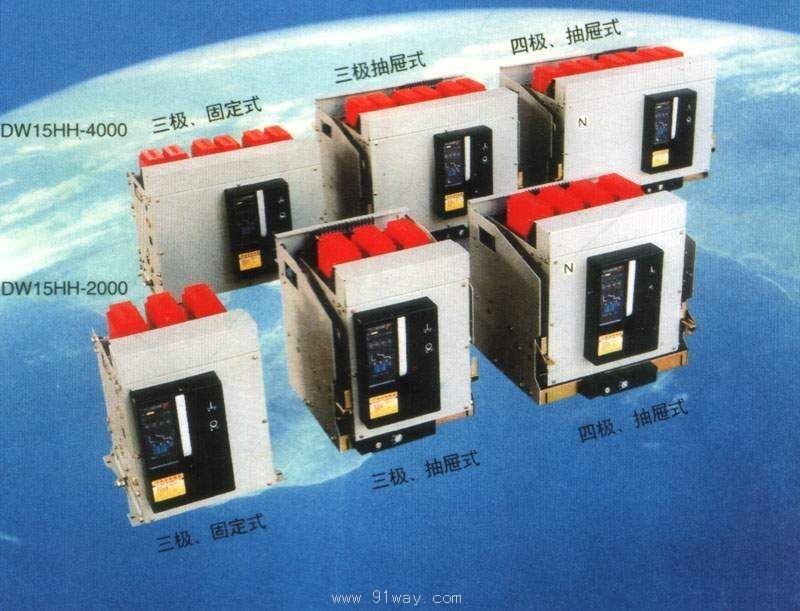

HA15(DW15HH)系列万能式断路器
