V10迷你型叶片式流量开关产品详细说明：

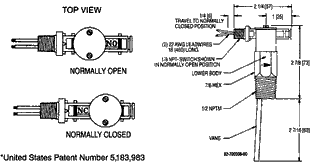

V10迷你型叶片式流量开关是一种低价位、高可靠性的用于测量系统中有无流量的装置。V10是用来监测自动化设备，防止其受到重大损坏的流量开关。V10型流量开关利用了一个牢固的、气密型簧片开关。这个簧片开关装在一个聚丙烯的开关封装内。这个开关封装又套在一个标准的黄铜或306不锈钢材质耐用型防漏外壳内。专利的开关调整装置使用户只需在现场拧松两个螺丝，即可在常开和常闭之间进行切换。开关的外壳位于过程介质外，在更换和维护开关时不会影响到过程流动。宽阔的工作温度和压力范围适应于多种应用。黄铜、不锈钢和陶瓷8磁铁材质的接液部件，具有出色的化学耐力和兼容性。设备适用于1/2"到2"管径的管道接头。产品经过UL和CSA认证。
同时提供的还有全尺寸、可调整不锈钢叶片和可拆卸的薄型模板。模板经过标定适用于黄铜、延性铁缩径T形管和锻钢直型T型管/套管组合。允许在1/2"到2"的管道上进行现场安装。这种低价位、高可靠性的开关适用于多种应用，OEM应用尤佳。下表列出了近似动作点值和停动点值。

物理参数：
最高温度：200℉（93℃）
操作压力：铜制主体结构1000 psig (69 bar)，不锈钢主体结构 2000 psig (138 bar) 最大
管道连接：1/2″NPT标准
开关类型：SPST
额定电流：1.5A@24VDC 阻抗，0.001A@200VDC 阻抗，0.5A@120VAC
导线：22AWG，18″（460mm）
开关主体：低部主体外壳：标准配置，铜；选项，303不锈钢。开关外壳：聚丙烯
接液部分：301，302，316不锈钢，陶瓷8磁体。底部主体标准配置铜或选项303不锈钢
叶片：标准配置301不锈钢，7/16"(11mm)
安装：按开关箭头指引的流量方向安装，可安装在任何位置。
重量：4.5盎司（128g）
全长：5.25英寸(133mm)

类　型	参　　　数
应用介质	兼容气体或液体。
接液部件	叶片	301SS（301不锈钢）。
	主体	铜或303SS（303不锈钢）。
	针和弹簧	301SS，302SS，和316SS。
	磁体	陶瓷。
耐温极限	93℃（V10）/121℃（V11）。
耐压极限	铜制主体：69bar，303SS主体：138bar。
开关类型	SPST密封簧片开关，正常(工作)状态为常开或常闭。
电气额定	1.5A@24VDC resistive，0.001A@200 VDC resistive，0.5@125VAC。
电气连接	22AWG，1.83m长，额定200℃，300V， 阻燃压制FEP绝缘和全保护。
工艺连接	1/2″NPT外螺纹标准，其他尺寸可联系厂家。
装配定位	开关可安装在任意位置但是动作点和解除动作点流速是基于水平安装运行的管道并且是标称值。
设定点调节	叶片可裁减
重量	0.165 kg
通过认证	UL
开关外壳	PBT

V10 迷你型叶片式流量开关
冷水近似动作/解除动作流速 上面数字以GPM单位，下面数字以LPM单位				对于空气近似动作/解除动作流速 上边数字以SCFM为单位,下边数字以LPM为单位
管子尺寸	Trim	常开	常闭	管子尺寸	Trim	常开	常闭
1/2"	L	2.6/2.3 9.8/8.7	2.6/2.5 9.8/9.5	1/2"	L	10.3/8.8 291.7/250	10.2/9.2 288/260
3/4"	J	3.1/2.7 11.7/10.2	3.1/2.8 11.7/10.6	3/4"	J	13/11.6 368.3/328	12.9/11.6 365/328
1"	H	4.8/4.5 18.2/17	4.8/4.4 18.2/16.7	1"	H	19.2/17.6 543.3/498	18.9/17.6 535/498
1-1/4"	E	6.2/5.6 23.5/21.2	6.1/5.6 23.1/21.2	1-1/4"	E	24.8/22.2 701.7/628	24.5/22.5 693/637
1-1/2"	C	8.2/7.7 31/29.1	8.2/7.7 31/29.1	1-1/2"	C	33.4/31.2 946.7/883	33/30.6 935/867
2"	FULL	9.5/9.1 36/34.4	9.5/9 36/34.1	2"	FULL	50.2/48.4 1422/1370	50.2/47.7 1422/1352

V10迷你型叶片式流量开关
