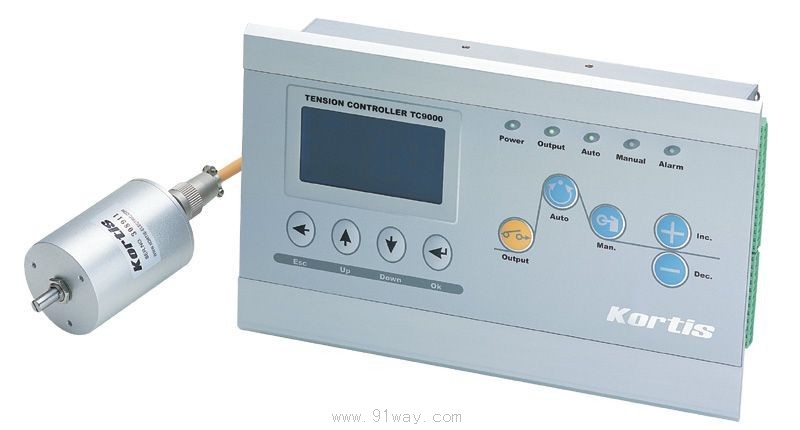

产品名称: TC9000-N2高精度全数字式张力控制器
型号规格: TC9000-N2高精度全数字式张力控制器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 张力控制器
分栏标签
参考价格: 厂价直销
产品品牌: KORTIS
产品产地: 进口
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 查看产品详细资料
TC9000-N2高精度全数字式张力控制器产品详细说明:

TC9000-N2是一种高精度的全数字式张力控制器。 它具有双路输出,自动换卷,远程张力输出,远程张力显示等功能.广泛应用于多卷材的场合中它可以用于开卷、收卷及送料等各个环节,能够提供高精度、可重复的张力控制。其控制方式为恒张力控制,容易实现高速换卷,在加减速时有很好的缓冲吸收作用。特别适用于高速印刷机、高速分切机、高速复合机、绕线机等。

TC9000-N2高精度全数字式张力控制器功能特点:

·采用16位A/D转换器,传感器采样精度达到1/65536,响应快.
  ·模糊PID控制,输出精度高达0.1%,张力控制更精确。
  ·可以直接驱动磁粉(电磁)离合器/制动器,也可控制变频、伺服等。
  ·可以接受单路或双路传感器输入信号。
  ·可以进行双路输出换卷控制,实现自动换卷。
    人性化界面设计,操作十分方便。
  ·多行液晶显示,中英文菜单,编程简单,方便明了。
  ·内有密码功能,可以避免误操作改变设定参数。
  ·带有存储盒,可以将各种参数进行备份。
  ·金属外壳,坚固美观,更具有很强的防电磁干扰功能。
  ·插拔端子,接线安装方便


端子名称
项目
规格
[01]+SENSOR
电源输出
  +15VDC,角度传感器电源正极。
  [02]SENSOR IN
模拟量输入
  角度传感器输入信号端。
[03]GND
电源输出
  电源公共端。
 [04]-SENSOR
电源输出
  -15VDC,角度传感器电源负极。
[05]SHIELD

  屏蔽端。
[11]0~10V
模拟量输出
  控制输出0~10VDC用于功率放大器、伺服放大器等。
[12]0~24V
模拟量输出
  控制输出0~24VDC直接驱动磁粉离合器/制动器等。
 [13]OUT COM
模拟量输出
  控制器输出控制电压公共端。
[14]

  备用。
[15]M1 1
数字量输入
  点动控制信号输入端。
[16]M1 2
数字量输入
  PID增益设定信号输入端。
[17]M1 3
数字量输入
  备用。
[18]RUN/STOP
数字量输入
  运行/停止信号输入端。
[19]MIC
数字量输入
  数字量输入公共端。
[20]ANG 1
模拟量输入
  模拟量信号1输入端。
[21)ANG 2
模拟量输入
  模拟量信号2输入端。
 [22]ANG COM
模拟量输入
  模拟量输入公共端。
[23]ALM NO
开关量输出
  报警信号输出端。
 [24]ALM COM
开关量输出
  报警信号公共端。
[25]OPTO+
工作电源
  光电隔离电源输入端(正极)。
[26]OPTO-
工作电源
  光电隔离电源输入端(负极)。
[27]DC24V+
工作电源
  DC24V正极,电流在4A以上。
 [28]DC COM
工作电源
  DC24V负极。

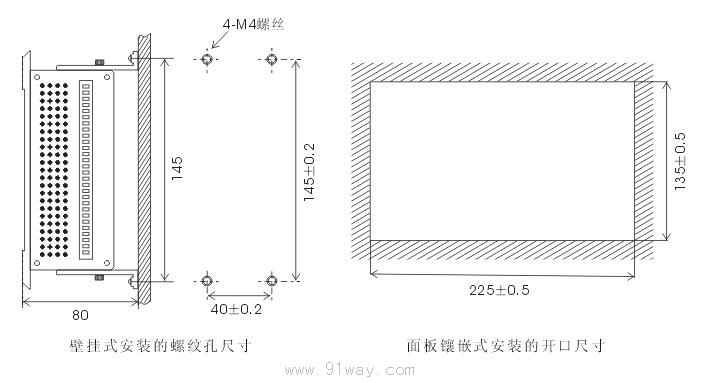

TC9000-N2高精度全数字式张力控制器外形尺寸

TC9000-N2高精度全数字式张力控制器
