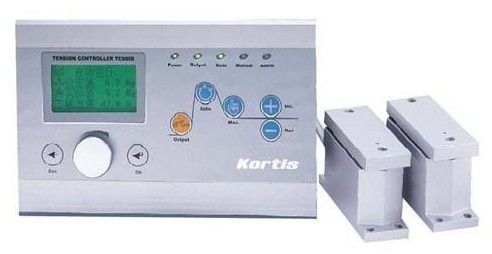

产品名称: TC9000-N1高精度全数字式张力控制器
型号规格: TC9000-N1高精度全数字式张力控制器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 张力控制器
分栏标签
参考价格: 厂价直销
产品品牌: KORTIS
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 查看产品详细资料
TC9000-N1高精度全数字式张力控制器产品详细说明:
产 品 概 述:
TC9000-N1是一种高精度的全数字式张力控制器。 通过接收张力传感器传送的信号,经内部智能PID运算处理后输出信号,调节执行机构,以控制张力大小适卷径的变化。内部设有停车输出记忆,预启动值设定,停车增益设定, 点动输出设定,PID增益设定,换卷设定, 锥度设定等功能,以便更简单更精确地进行张力控制。

TC9000-N1高精度全数字式张力控制器功能特点:

·采用16位高精度D/A转换器,输出精度高达0.1%,张力控制更精确。
·可以直接驱动磁粉(电磁)离合器/制动器,也可控制变频、伺服等。
·可以接受单路或双路传感器输入信号,自动调零,自动标定。
·人性化界面设计,操作十分方便。
·多行液晶显示,中英文菜单,编程简单,方便明了。
·内有密码功能,可以避免误操作改变设定参数。
·带有存储盒,可以将各种参数进行备份。
·金属外壳,坚固美观,更具有很强的防电磁干扰功能。
·插拔端子,接线安装方便

技术规格:

端子名称
项目
规格
DC24V+
电源
输入
 DC24V正极,电流在4A以上。
DCCOM
  DC24V负极。
OPTO+
  光电隔离电源输入5-30VDC。
OPTO-
  光电隔离电源输入负极。
+UCELL
输出
  5VDC,张力传感器电源正极,连接红色导线。
GND
  张力传感器电源负极,连接黑色导线。
MI 1
数字信号
输入
  点动控制信号输入端。
MI 2
  PID增益设定信号输入端。
MI 3
  备用。
RUN/STOP
  运行/停止信号输入端。
MIC
  数字量输入公共端。
CELL+
模拟信号
输入
  张力传感器输入信号端子,连接白色导线。
CELL-
  张力传感器输入信号端子,连接绿色导线。
ANG1
  模拟量信号1 输入端。
ANG2
  模拟量信号2 输入端。
ANGCOM
  模拟量输入公共端。
0~10V
输出
  控制输出0~10VDC 用于功率放大器、伺服放大器等。
0~24V
  控制输出0~24VDC 控制输出直接驱动磁粉离合器/ 制动器等。
OUTCOM
  控制器输出控制电压公共端。
ALMNO
报警信号
输出
  报警信号输出端。
ALMCOM
  报警信号公共端。

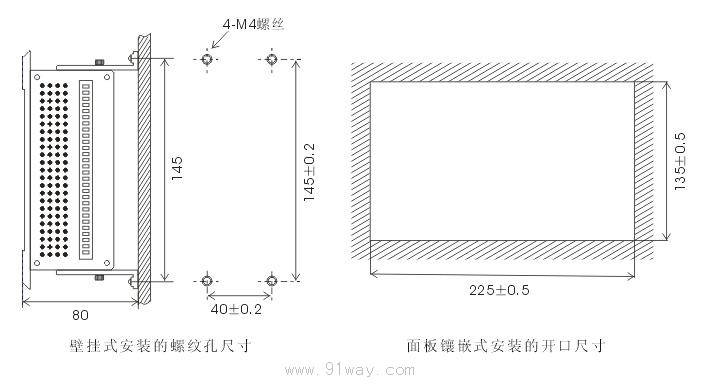

TC9000-N1高精度全数字式张力控制器外形尺寸

TC9000-N1高精度全数字式张力控制器
