HG5-1364-80透光式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。 在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。

□ HG5-1364-80透光式玻璃板液位计特点
直读式、读数精确、可靠
结构简单、维修方便
使用安全、耐用

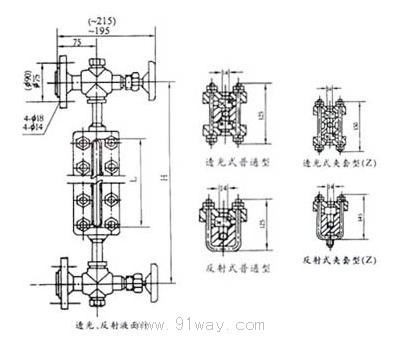

□ 结构原理
根据连通器原理，将容器内介质液体引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。
仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。 玻璃板液位计主要技术参数：
测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材质：碳钢、不锈钢
工作温度：-20~+200℃
钢球自动关闭压力：≥0.2MPa
伴蒸汽压力：≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹

□ 标记示例
透光式玻璃板液面计
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800mm
标志：AT25-II Z/L=800mm HG5-1364-80
□ 订货须知
型号规格
测量范围
工作压力、温度
材质
特殊要求协商
是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件

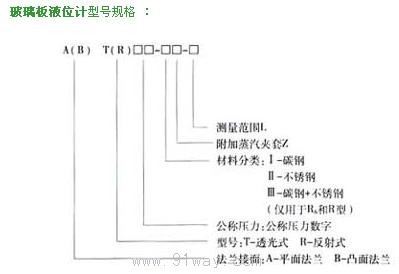

HG5-1364-80透光式玻璃板液位计规定标记 ：
