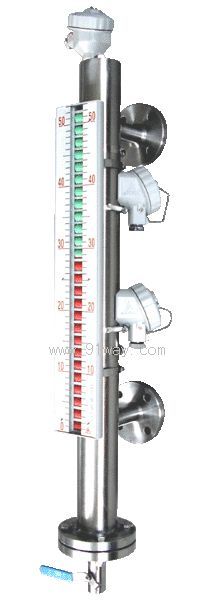

UHZ-52系列磁性浮子液位计适用于开放或压力容器内的液位测量。基于它的特殊设计，这种仪表特别适用在有侵蚀性的、有害的或易燃性介质和恶劣的环境下使用。现场液位指示不需要电源。这种仪表还可选择性地同时或分别安装电远传系统和限位开关。

测量原理

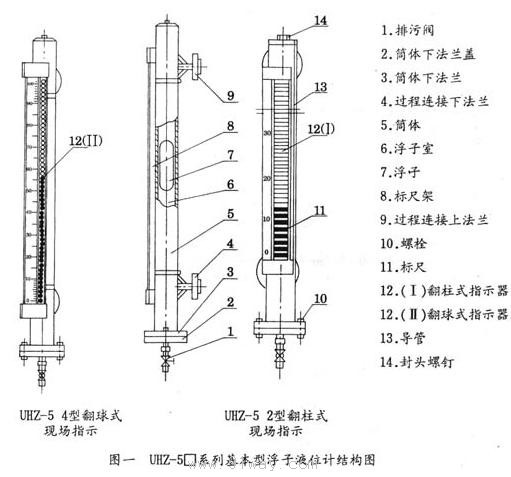

这种仪表的操作原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连，这样测量管内的各种条件与容器内的一样。浮子内安装永久磁铁系统，将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条，当液位变化时，浮子内磁铁系统带动磁翻板或浮子指示容器内相应的液位值。

磁性浮子液位计主要技术参数:
测量范围：在500~8000mm测量范围内，用户可根据需要任意选择。
现场指示精度：±10mm
介质温度：-80~＋120℃
介质密度：≥0.45g/cm3
工作压力：PN1.62.54.06.410.016.0MPa。压力≥PN10.0MPa，请订货时注明。
介质粘度：≥1St（10-4/m2/S）
连接法兰：DN20DN25，可根据用户要求定做。

磁性浮子液位计特点:

结构简单、坚固。先进的技术、先颖的设计。
抗压，指示部分和测量部分密封隔离。
适合于恶劣的操作条件和环境条件。
对密度≥0.5kg/l的液体/液化气具有可靠功能。
大型刻度条，便于读数。
具有PTFE衬里或硬塑料等不同类型。
压力：标准型≤4.0MPa的压力，中压型6.4MPa，高压型≤10.0MPa\16.0MPa。
温度：标准型≤150℃，中温型≤200℃，高温型≤450℃。
可进行密度差≥0.1kg/l的两种液体介质之间的界面测量。
指示器可更换，增加限位开关和远传系统。
远传电流输出4～20MA。磁性浮子液位计型号代码：

UHZ-52/.../../../..-../..
1.2.3.4.5.6.
1、连接方式
C=水平安装（侧侧安装）
D=垂直安装
E=底侧安装（入口垂直，出口水平）
F=顶侧安装（入口水平，出口垂直）
P=顶部安装

2、材质

（浮子材料详见浮子选型）
3、限位开关控制点与控制形式
MC、KD、KS、Ksa（详见127页）
-Exd -K1 =下限
-K2 =上限-KK1=上、下限
-KK2=上、下限-C =单刀单掷常闭
-o=单刀单掷常开--pc=单刀单掷常闭
--po=单刀单掷常开
4、电信号
Es=电远传型（二线制，输出4～20MA）Exi=电远传型（ExiaIICT6，本安型）
Exd=电远传型（ExdIICT6，隔爆型）
5、测量分类
T=界面探测
6、测量管附加形式
B=带保温夹套的测量管AG=低温型（-40℃） TR=低温型（-200℃） HR=高温型
HP=高压型 IC-TR=超低温型，带保温套 IC-HR=高温型，带保温套
磁性浮子液位计技术参数:

用户负责严格遵守我们仪表的应用和技术条例

PVC和PP的允许膨胀系数=0.12～0.15mm/m℃。
磁浮子选择
浮子的选择要考虑液体的压力、温度、密度的作用。另外，选择材料时必须考虑要求的耐腐蚀程度和正确的磁钢系统的使用。

注意！浮子检验压力=最大允许工作压力的1.5倍。中压、高压；中温、高温请向制造厂索取。
