产品名称: PK6015三相智能电量变送器
型号规格: PK6015三相智能电量变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电量变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PK6015三相智能电量变送器产品详细说明:
一、产品综述

PK6015模块是一智能型电参数采集模块,可测量三相电流、电压的真有效值,有功功率、无功功率、功率因数、频率、电能等参数,其输出为RS-485数字信号:有三相电压、电流、有功功率、无功功率、功率因数、频率、电能等参数。可代替电压、电流、功率、功率因数、频率等变送器及测量这些变送器的输入模块。

二、主要技术参数

输入范围--- 交流45-65Hz

电压量程(相电压):60V、100V、200V、250V、400V、500V (或按用户要求制作)
电流量程:1A、5A、10A (或按用户要求制作)

数据输出--- 三相电压Ua,Ub,Uc,三相电流Ia、Ib、Ic的真有效值,频率F,总有功功率P,总无功功率Q,总视在功率S,总功率因数PF,每相有功功率Pa,Pb,Pc,每相无功功率Qa,Qb,Qc,每相功率因数PFa,PFb,PFc,每相视在功率Sa,Sb,Sc,正向有功电度,反向有功电度,正向无功电度,反向无功电度

输出接口--- RS-485: 二线制、通讯距离:1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等级--- 电压,,电流 0.2级
有功功率,无功功率,功率因数 0.5级
正反向有功电度 0.5级
正反向无功电度 1.0级
频率 0.2级
隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W
工作温度--- -20~75℃
存贮条件--- -20℃~+80℃(RH:5%~95%不结露)
仪表规格--- 外形尺寸: 71mm * 113mm * 59mm
安装方式:DIN导轨卡装

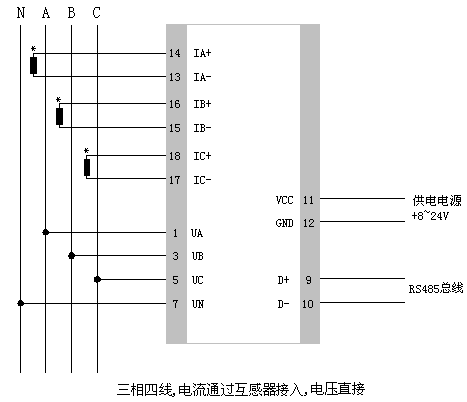

三、典型接线示意图

PK6015三相智能电量变送器接线图

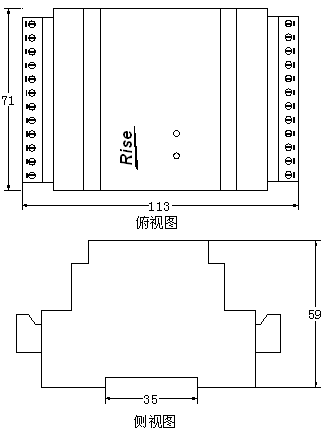

四、外形尺寸

.....单位:mm
PK6015三相智能电量变送器外形尺寸
