一、产品综述
PK6023模块是一智能型电参数采集模块,可测量三相电流、电压的真有效值,有功功率、无功功率、功率因数、频率、电能等参数，其输出为RS-485数字信号:有三相电压、电流、有功功率、无功功率、功率因数、频率、电能等参数。可代替电压、电流、功率、功率因数、频率等变送器，及测量这些变送器的输入模块。并带2路开关量输入及2路开关量输出（1路可设置为各参数上下限报警输出）。

二、PK6023三相智能电量变送器主要技术参数
输入范围--- 交流45-65Hz
电压量程(相电压):60V、100V、200V、250V、400V、500V (或按用户要求制作)
电流量程:1A、5A、10A (或按用户要求制作)
开关量输入： 2路，无源空触点输入，或逻辑电平0：0～+0.5V或短接，
逻辑电平1：+3V～+30V或开路。
数据输出--- 三相电压Ua,Ub,Uc,三相电流Ia、Ib、Ic的真有效值,频率F,总有功功率P,总无功功率Q，总视在功率S,总功率因数PF，每相有功功率Pa,Pb,Pc,每相无功功率
Qa,Qb,Qc,每相功率因数PFa,PFb,PFc,每相视在功率Sa,Sb,Sc,正向有功电度,反向有功电度,正向无功电度,反向无功电度.开关量输出--- 2路：三极管集电极开路输出；输入开路电压< 30V，吸入电流<200mA，功耗<500mW。可驱动继电器。其中第0路DO0可设置为各参数的上下限报警输出；
参数类型可设定，报警上下限可设定。
输出接口--- RS-485： 二线制、通讯距离：1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等级--- 电压,,电流 0.2级
有功功率,无功功率,功率因数 0.5级
正反向有功电度 0.5级
正反向无功电度 1.0级
频率 0.2级
隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W; 85~265VAC
工作温度--- -20~75℃
存贮条件--- -20℃～+80℃（RH:5%～95%不结露）
仪表规格--- 外形尺寸: 71mm * 113mm * 59mm
安装方式:DIN导轨卡装

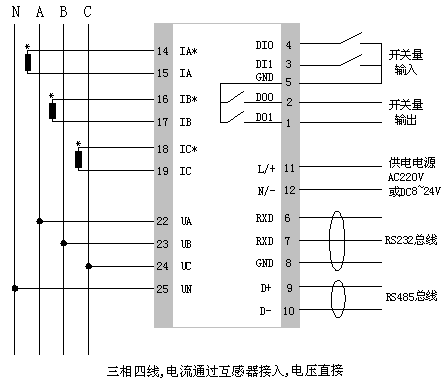

三、PK6023三相智能电量变送器典型接线示意图

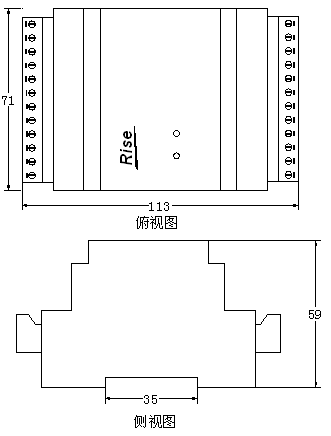

四、外形尺寸

.....单位：mm
