产品名称: PKF系列功率,功率因数变送器
型号规格: PKF系列功率,功率因数变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电量变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PKF系列功率,功率因数变送器产品详细说明:
应用范围:

PKF系列有功功率、无功功率、功率因数变送器采用微处理器技术,将被测信号转换成按线性比例输出直流电流、电压并隔离配以相应的指示仪表或装置。是电力系统 、远动装置、自动化控制系统必 需的信号处理单元。该变送器可以选择显示功能,按键设置电压、电流变比等参数,可选择RS485通讯功能。

主要技术参数

精度:0.2,0.5级

输入:交流电压信号,量程10V~500V可选,
......交流电流信号,量程1A~10A可选

输出:电流4-20mA负载电阻≤300Ω
......电压0-5V, 负载电阻≥10kΩ

隔离耐压:2kV-1min
响应时间:≤250mS
使用环境:环境温度-10℃~55℃,相对湿度≤90%RH
安装方式:DIN35mm标准导轨卡装或螺钉固定,尺寸:长*宽*高 55mm*75mm*120mm

执行标准:GB/T13850.1-92

型号及规格

产品设计号 类 别 输 入 输 出 供电电源
PKF- P:有功功率 1:0-1A 1:0-100V 1:0-20mA 1:DC24V
Q:无功功率 2:0-5A 2:250V 2:4-20mA 2:DC220V.
PF:功率因数 3:0-10A 3:450V 3:4-12-20mA 3:AC220V.
PD:有功功率/显示型 4:客户定制 4:500V 4:0-5V 4:AC100V.
QD:无功功率/显示型   5:客户定制 5:0-10V
PFD:功率因数/显示型 6:客户定制

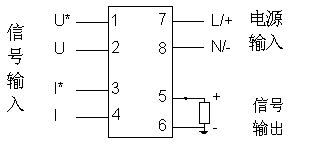

接线示意图

PKF系列功率,功率因数变送器接线图

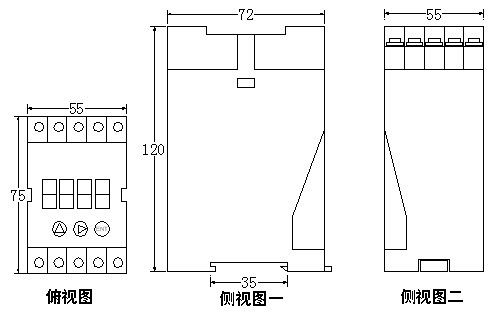

外形尺寸图 (单位:毫米)

PKF系列功率,功率因数变送器外形尺寸

PKF系列功率,功率因数变送器

PKF系列功率,功率因数变送器
