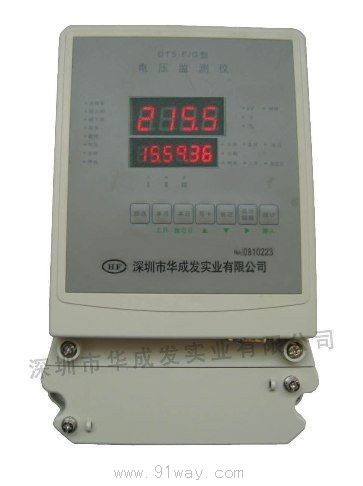

DT5-F/G型电压监测仪产品详细说明：

一：概述
DT5-F/G型电压监测仪是一款高稳定和高可靠的供电电压质量统计仪表，它可对电网电压信号进行连续测量，并进行统计分析和数据储存，是电力系统监测、考核电网电压质量的高科技电子测量仪器。适用于AC1OOV 、AC22OV 、AC38O 三种工作电源下工作。有三种系列，DT5-1型可监测-路相电压或-路线电压；DT5-2 型可监测两路相电压或两路线电压；DT5-3 型可监测三路相电压或三路线电压；采用了大容量的E2 PROM 保存采集数据，使仪表能保存12个月的统计数据和停送电数据。在软件设计中采用模块化、结构化的编程方法，同时采用高级语言和汇编语言相结合的方式，使程序即有很快的执行速度满足实时监测的要求，又有极好的可维护性。它还采用SMT 技术和新型大规模集成电路器件。如高精度、低漂移放大器，高速A/D转换器和单片显示驱动器等，简化了电路设计。多种电磁兼容保护措施和表面贴装工艺，提高了仪表的稳定性和可靠性。

二：主要性能
1．测量方式：
真有效值测量，直接显示被测量电压的瞬时值。
2．统计对象：
可对变送为PT100V的3KV以上高压电网电压或者220V，380V低压信号进行采集、储存、统计分析。
3．统计形式：
仪表每秒钟检测一次电压，到了一分钟就计算这一分钟的平均电压，仪表自动地按日、月方式分别分类统计。
4．统计项目及主要功能：
可储存十二个月的统计数据和停送电数据。
可储存本月、上月和前一月共三个月任一日的电压统计数据和正点数据。
多路表可对单独任意一条线路或任意一相的统计数据和失压状况进行记录储存。
可读出瞬时电压值，每日、每月的电压合格率及合格时间，超上（下）限率及超上（下）限时间，最大（小）值及出现时间，平均电压及运行总时间，停电次数（每月32次）及每一次的停来电时刻。
上排以4位0.5英寸LED数码管显示电压值、百分比；下排以6位0.36英寸LED数码管显示分钟数、日期、时间。

三：主要技术指标

工作电源		AC100V，AC220V，AC380V任选
测量范围		AC70V~AC130V（PT100V）
		AC154V~AC286V（220V）
		AC266V~AC494V（380V）
功耗		＜3VA
准确度	测量精度	＜0.5%
	非线性度	＜0.1%
	时钟精度	＜1秒/24小时
稳定度	工作温度	-35℃～+60℃
	温度影响	100PPM/℃
	长期稳定性	＜0.1%/年
工作条件	温度	-35℃~60℃
	湿度	20%~90%无凝露
数据管理	数据存储	32K
	停电数据保存时间	十年
	采样周期	1次/秒
	物理接口	RS232/RS485（单选）
	通讯规约	101、CDT、Polling
	波特率	2400bps,4800bps,9600bps（可选）
其它	整机性能	符合DL500-92
	电磁兼容	符合IEC61000
	雷击突波防护	符合ITUK
	外形尺寸	140×190×60（挂式）
		160×80×200（嵌入式）
	开孔尺寸	φ6.2mm（挂式）
		151×71（嵌入式）
	重量	0.9KG
	监测回路	1路，2路，3路（用户订货时注明）
