BXK8060系列防爆控制箱(ⅡB ⅡC)产品详细说明：

BXK8060系列防爆控制箱(ⅡB ⅡC)适用范围
.1.1区 2区危险场所.
.2.IIA IIB IIC类爆炸性气体环境.

BXK8060系列防爆控制箱(ⅡB ⅡC)特点
1.BXK8060防爆控制箱适用于交流50Hz 220/380V,直流电压至220V的线路中,远距离集中控制多台电动机的起动与停止
2.控制箱由增安型外壳 隔爆型元件(指示灯 电流表 按钮 开关)及接线端子等组成
3.外壳采用玻璃纤维增强不饱和聚酶树脂模压而成,具有外壳美观,耐腐蚀,抗静电耐冲击及热稳定性好等优良性能
4.内装元件直接卡在标准的导轨上,元件上的凸起和导轨上的凹槽保证了内置元件安装在确定位置上,元件和元件之间最小中心
距为42mm
5.可钢管或电缆布线
6.该产品有多种变化,可根据用户提供的电气原理图而制作
7.符合GB3836-2000,IEC60079标准要求
*由于控制箱元件布置千变万化,具体元件排列要根据用户订货时提供的电气原理图,共同研究元件排列示意图或提出要求由我厂
进行设计和制

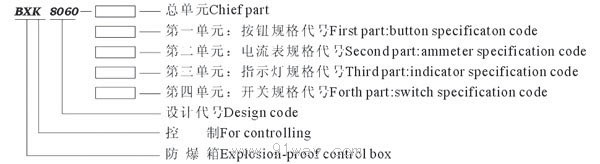

BXK8060系列防爆控制箱(ⅡB ⅡC)型号含义 Model implication

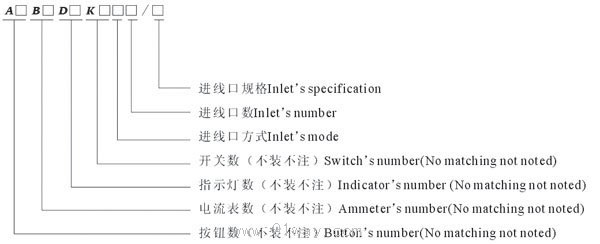

总单元含义 Application of chief part


第一/二/三四单元
开关代号见158-161
指示灯代号和按钮代号156-157
注;外壳可以根据要求采用不锈钢板焊接而成,控制箱的安装方式为挂式,如用户有其它需要请注明

主要技术参数 ■Main technical parameters

使用类别 Using sorts	额定电压(V) Rated voltage	额定电流(A) Rated current	防护等级 Protection category	防爆标志 Ex-mark	防腐等级 Corrosion-proof grade	进线口螺纹(G〃) lnlet thread	电缆外径(φ,mm) Cable＇s outer diameter
AC-3	220 380	10	IP65	Exed II CT6	WF2	3/4～11/2*	10～
AC-4

注;进线口数量与规格,请用户在订货时注.

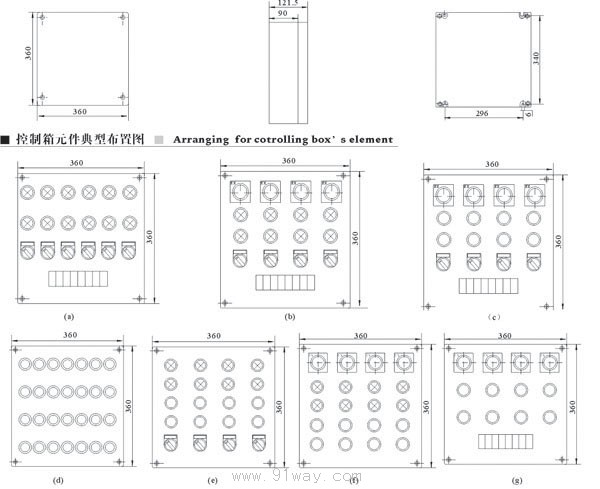

BXK8060系列防爆控制箱(ⅡB ⅡC)外表图
