BXM(D)8060系列防爆照明(动力)配电箱(ⅡB)产品详细说明：

BXM(D)8060系列防爆照明(动力)配电箱(ⅡB)

适用范围
.1.1区 2区危险场所.
.2.IIA IIB IIC类爆炸性气体环境.

订货须知
用户在订货时,须注明配电箱的回路数,各回路相应的电流数,以及断路器的极数,若带漏电功能,则还需注明;若带总开关,则注明
总开关的电流数及极数,并注明进出线方向,进出线规格及对应的数量有。

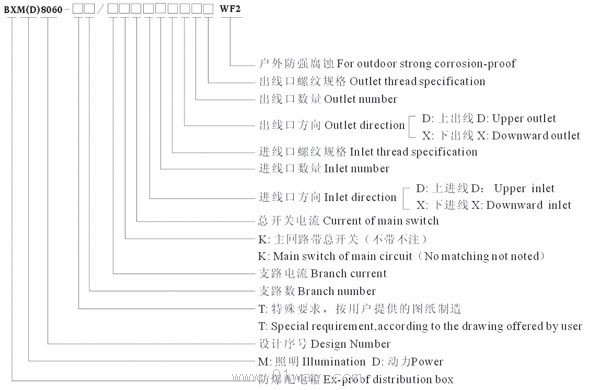

型号含义



产品特点

1.本产品为复合型,外壳采用玻璃纤维增强不饱和聚酶树脂压制而成,内装断路器为我公司特制的防爆元件,外壳采用增安型结构具有
较好的防水 防尘和耐冲击等优良性能,由于产品主要部件均采用工程塑料,因此具有较强的防腐性能.
2.本产品经过科学的优化设计,产品结构轻巧,紧凑,但用户安装接线和维修空间较大
3.具有过载短路保护功能,可根据要求增加漏电保护等功能
4.钢管和电缆布线均可
5.符合GB3836-2000,IEC60079标准要求

BXM(D)8060系列防爆照明(动力)配电箱(ⅡB)技术参数

型号 Type

额定电压 (V) Rated voltage

主回路额定 电流(A) Rated current of main circuit

支路数 Branch number

主回路总 开关数(台) Switch Number of main circuit

支路额定 电流(A) Branch current

防爆标志 Ex-mark

管螺纹 Thread

电缆外径(φ,mm) Cable＇s outer diameter

防护等级 Protection grade

防腐等级 Corrosion-proof category

进线 lnlet

出线 Outlet

进线 lnlet

出线 Outlet

BX□50-4

380 220

63

4

1 3 5 10 15 20 25 32 40 50 60

Exed IICT6

G11/4〃 - G2〃

G1/2〃 - G11/2〃

18 22 26

10～22

IP55

WF2

BX□50-6

6

30 34 36

BX□50-8

8

BX□50-10

10

BX□50-12

12

18 22 26

BX□50-4K

4

1

BX□50-6K

6

BX□50-8K

8

30 34 36

BX□50-10K

10

BX□50-12K

12

外形及安装举例
