产品名称: CK-R/I电阻/电流变换器
型号规格: CK-R/I电阻/电流变换器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电量变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CK-R/I电阻/电流变换器产品详细说明:

CK-R/I电阻/电流阀位变换器是将电动执行器用作阀位反馈的电位器的电阻变化值,变换为4-20mA DC的阀位电流信号输出,用于对阀位开度的指示与控制。它被广泛的用在角行程和直行程的电动执行器中。
一、输入:
如为500Ω~5KΩ电位器中的某一种,为电动执行器用作阀位反馈的电位器通常为1K,在订货时请注明所用电位器的电阻值。
二、输出:
为4~20mA DC。用作对阀位的开度指示与控制。
三、供电电源:
通常为220V,特殊要求可订做。
四、变换器外形尺寸:
长、宽、高为80×50×30mm

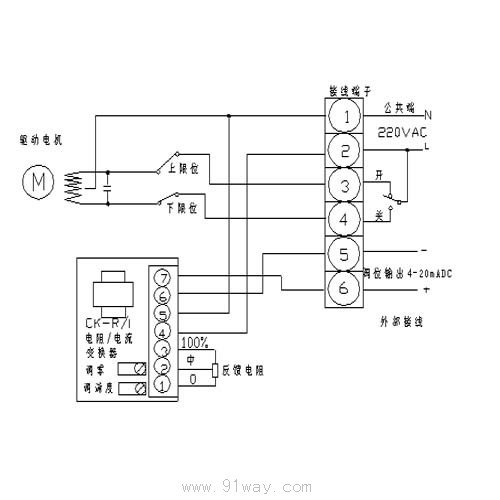

五、电阻/电流变换器与电动执行机构接线图

CK-R/I电阻/电流变换器电气原理图

六、电阻/电流变换器调试方法

1、保证接线正确后(特别是220V电源线不可接错),才能通电试验。
2、输入电位器的中间抽头位于0%处时,进行输出4mA零点调整。零点调整用阀位变送器的调零电位器进行,顺时针转动时,可使输出电流增大,反之减小。
3、输入电位器中间抽头位于100%处时,进行输入20mA量程变送调整。量程调整用阀位变送器的量程电位器进行,顺时针转动时可使输入电流增大,反之减小。
4、重复以上2、3之步骤,直至0%,100%对应的4-20mA输出标准为此,调试就告完成。
5、每次调阀位变送器上的调整电位器时应轻轻进行,如果发现输入不作变化,则应变换调整方向,(例如顺时针改为逆时针)并立即停止该输入点的调整,改为另一个输入点(例如原来是调零,则改到调量程)的调整。
6、如果调乱而调不出,可以将输入电位器中间抽头放在大于0%,小于100%处作为4-20mA输出而试调,调好之后,再回到0%,100%处作正确调整。

CK-R/I电阻/电流变换器
