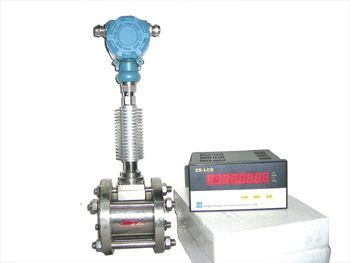

产品名称: LUGB-99型涡街流量计
型号规格: LUGB-99型涡街流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 涡街流量计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LUGB-99型涡街流量计产品详细说明:
LUGB-99型涡街流量计是一种基于卡门涡街原理流体振动式新型流量计,它具有测量范围广、压损小、性能稳定、准确度高和安装、使用方便等优点;广泛应用于封闭工业管道中液体、气体和蒸汽介质体积和质量流量的测量。

二、功能特点及技术参数
1、测量介质:蒸汽、气体、液体。
2、传感器的感应元件不直接与被测介质接触,性能稳定、可靠性高。
3、传感器内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
4、范围度宽达10:1~15:1。
5、涡街流量计测量范围:正常工作范围,雷诺数为20,000-7,000,000;输出信号不受液体温度、压力、粘度及组份影响。测量可能范围,雷诺数8,000-7,000,000。
6、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
7、输出信号:a.电压脉冲  低电平:0-1V;高电平:大于4V;占空比为50%;
b.电流4-20mA(三线制)。
8、电源电压:+12VDC;+24VDC。
9、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
高温型a.-10℃~+350℃ ;b.-10℃~+380℃;
10、工作压力:0-2.5Mpa,法兰夹持连接(注:应用户要求,可提供其它压力等级,需定做)。
11、压力损失:ΔP=ΔP=1.079*10-6*ρ*v2 (式中:ΔP:压力损失kpa;ρ:被测介质的密度kg/m3;V:被测介质的流速m/s)。
12、壳体材料:碳钢;不锈钢(1Cr18Ni9Ti)。
13、规格(管道内径)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口径为插入式)。
14、环境温度 -25℃~+55℃;湿度≤85%RH。
15、防爆类型:本安型;防爆标志;iaIIcT6。
16、涡街流量计工作状况下流量范围(单位:m3/h),见表

DN(mm) 液体 气体 蒸汽
20 0.8-10 5-40 8-80
25 1-12 7.2-60 10-120
32 1.5-20 12-100 15-200
40 2-30 18-150 20-300
50 3-50 30-300 30-450
65 6-80 50-420 60-800
80 10-130 70-600 100-1300
100 20-200 120-1000 200-2000
125 30-300 180-1500 300-3000
150 45-450 240-2000 450-4500
200 90-900 480-4000 900-9000
250 120-1200 700-8000 1200-12000
300 180-2000 900-10000 1600-16000

LUGB-99型涡街流量计
