产品名称：

TD21-40.5/1600-20真空灭弧室

型号规格：

TD21-40.5/1600-20真空灭弧室

产品类别：

常规产品 -- 备品配件 -- 陶瓷真空灭弧室

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

TD21-40.5/1600-20真空灭弧室产品详细说明：

TD21-40.5/1600-20真空灭弧室

产品介绍：

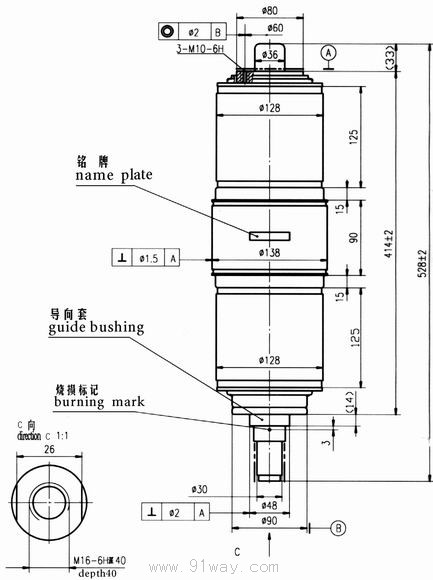

外形尺寸图

参数名称	参数值	单位
额定电压	40.5	kV
额定电流	1600	A
额定频率	50	Hz
短时(1min)工频耐受电压	95	kV
雷电冲击耐受电压	185	kV
额定短路开断电流	20	kA
额定峰值耐受电流	50	kA
额定短路关合电流	50	kA
额定短时耐受电流	20	kA
额定短路持续时间	4	s
额定单个电容器组开断电流	630	A
额定背对背电容器组开断电流	400	A
额定操作顺序	O-0.3s-CO-180s-CO
额定短路开断电流次数	20	次
机械寿命	10000	次
触头自闭力	180±50	N
额定开距下的触头反力	300±50	N
额定触头压力下限时的回路电阻	25	μΩ
触头允许磨损厚度	3	mm
真空灭弧室内部气体压力	0.001	Pa
运动部分的质量	3.67	kg
真空灭弧室质量	12	kg
触头开距	22±2	mm
平均分闸速度	1.6±0.2	m/s
平均合闸速度	0.6±0.2	m/s
额定触头压力	2500±200	N
触头合闸弹跳时间	2	ms
触头合闸和分闸不同期性	2	ms
分闸触头反弹幅值	2	mm
外径	138	mm
安装高度	414	mm
外形	屏蔽筒外露

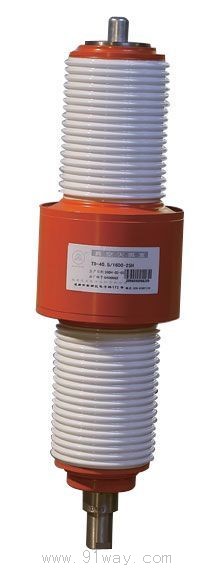

TD21-40.5/1600-20真空灭弧室

TD21-40.5/1600-20真空灭弧室

TD21-40.5/1600-20真空灭弧室（示意图）
