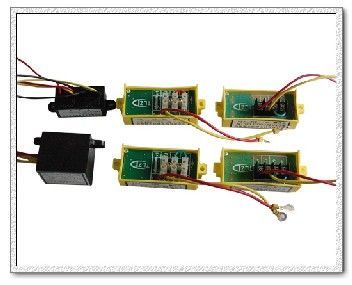

TLZ系列整流器产品详细说明：

TLZ系列整流器，专为DZM型制动器配套设计。它由交流电源整流为直流电源，供直流制动器工作电源，实行输入、输出保护电路。采用国内外优质品牌电子原件精心制作，安全可靠。可直接安装在电机的接线盒内，使用方便，适用于电感器件的高频次工作。

主要性能参数：

型号	输入电压（AC）	输出电压（DC）	电流（A）
TLZ-1	220V	99V	1~1.5
TLZ-2	380V	170V	1.5~2

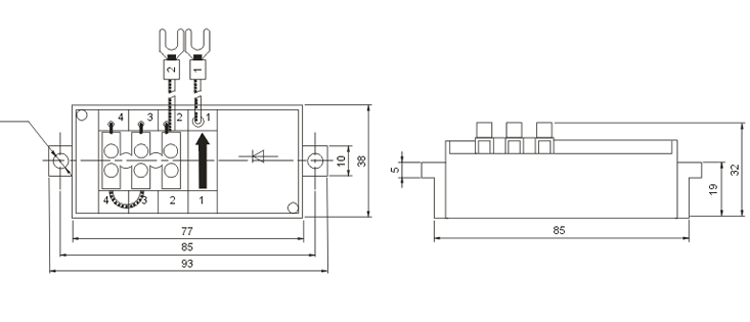

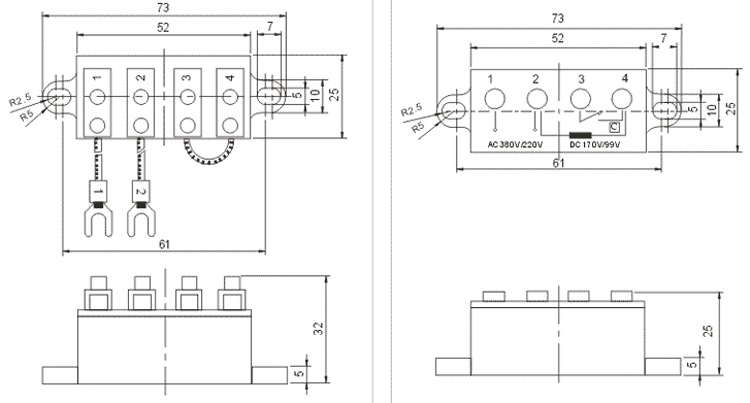

安装尺寸：



TLZ系列整流器接线方法：

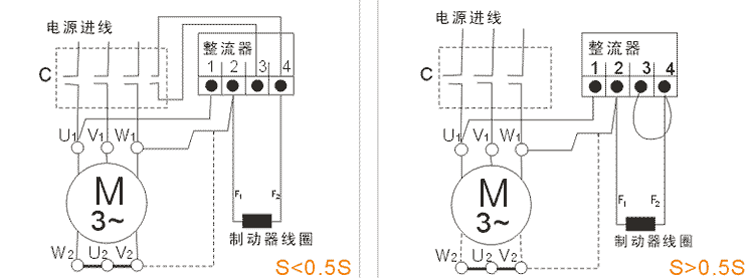

　　　　　　　快制动接线图　　　　　　　　　　　　　　　　  慢制动接线图

注：1、制动器直流电压99V的电机按虚线联接。
　　2、制动器直流电压170V的电机按实线联接。

注意事项：
　　1、整流器3、4两点临时拼线供电机出厂试验用，用户使用时按接线方法接线；
　　2、需快速制动将3、4两点短接线断开，接入交流接触器常开辅助触点；
　　3、电机若有用变频电源使用时，整流器不得使用变频电源，1和2电源进线必须从变频器前电源处接电。
