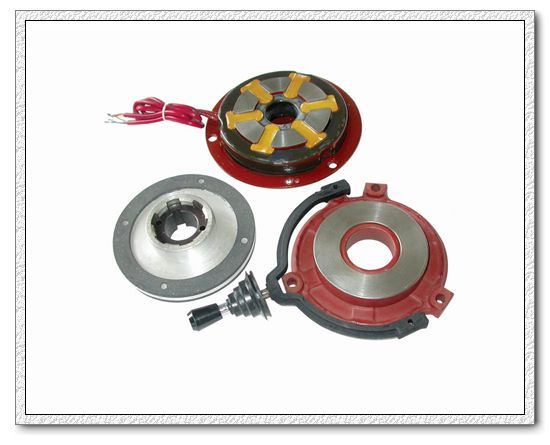

AZMK系列断电制动型三相交流电磁制动器，是一种新型的安全制动器，具有起动时间快和制动时间短的特点。制动器电压、接法与电动机相同，接线简单，操作方便，交流制动器不用交-直流电压互换装置（整流器），直接使用交流电源，使制动器使用具有更安全、可靠的保障。

AZMK系列三相交流制动器，产品结构紧凑，制动力矩和间隙调节方便。手动释放可利用手柄向后一扳，制动器就临时脱开制动状态，操作方便可靠。
AZMK系列三相交流制动器，在25～50Hz频率段可直接使用变频电源。若要在5～100Hz段使用，制动器需使用50Hz标准电源单独直接供电。

AZMK系列三相交流制动器可与Y、Y2系列电机配套组成交流制动三相异步电动机，还可与变频电机配套组成交流制动三相变频调速电动机,可广泛用于要求快速制动，精确定位的各种机械设备。

工作原理：
AZMK系列三相交流制动器，断电时,利用弹簧压力紧压衔铁，使制动盘与衔铁和电动机后端盖两面产生巨大的摩擦（制动）力矩，可使旋转物体快速制动。通电时，利用电磁吸合释放原理，使制动盘脱离制动状态，可使电动机自由转动。

技术参数：

注：额定工作电压和频率可根据用户要求设计：如50Hz220V400V420V……60Hz220V380V440V。

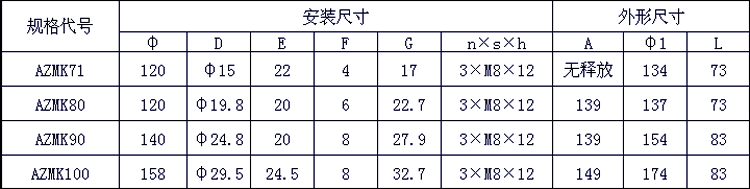

安装尺寸：

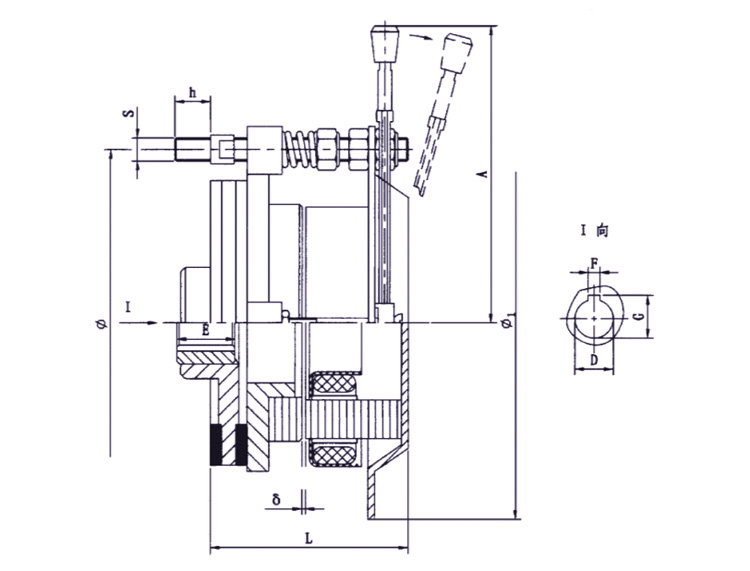

结构、安装调试示意图：

1、后端盖2、轴承3、花键衬套4、转子5、普通平键6、制动盘7、十字螺钉8、弹簧垫圈9、螺杆10、螺母11、拉杆螺钉12、衔铁板13、制动弹簧14、保险螺母15、螺母16、磁轭17、胶木手柄18、手柄螺母19、防尘盖20、释放环21、保险螺母22、风扇23、复位弹簧δ、间隙

调试方法：
工具：呆扳手、塞尺
安装：首先将螺杆（9）加防松膏紧固在电机后端盖上，螺杆和后端盖必须垂直，花键（3）套上转子上，加卡簧，安装好制动盘（6）后，装上衔铁板（12），并能进出自由，没有被挤现象。装上制动弹簧（13），均匀旋紧保险螺母(14)，按规格型号达到静制动力矩范围内。旋上螺母（15），装上磁轭（16），旋上保险螺母（21），便可进行气隙调试。
气隙调试：选0.25mm厚薄塞尺一片，靠近螺杆（9）旁，插入“δ”,压紧保险螺母（21），使塞尺不能拔出，向外旋紧螺母（15），测气隙在0.25mm左右即可。用同样的方法分别调试其它两根螺杆旁的气隙，使靠近螺杆旁的3点气隙在0.25mm左右，并且均匀即可。
手动释放按示意图组装，达到扳动手柄能脱离制动状态即可。

注意事项：
1、衔铁、后端盖、制动盘表面不得有油污，保持干燥清洁；
2、必须按技术参数调试好静制动力矩，力矩过大，磁轭无法吸合，容易烧坏线圈，力矩过小，影响制动效果；
3、螺母（15）与保险螺母（21）必须固紧，不得松动，螺母（15）必须加防松膏紧固。
