产品名称: GDQ型系列气动高真空挡板阀
型号规格: GDQ型系列气动高真空挡板阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 真空阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GDQ型系列气动高真空挡板阀产品详细说明:
GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-5
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

气源压力(MPa)
0.4~0.8
安装位置
DN<300任意,DN≥300垂直
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V

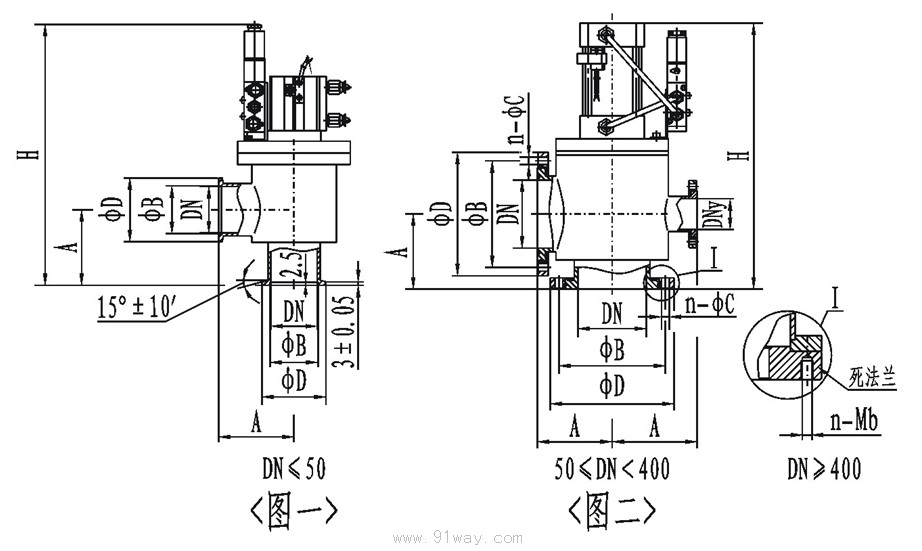

(图一) (KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
法兰标准
GDQ-J10/KF
10
30
12.2
180
30
GB4982
GDQ-J16/KF
16
30
17.2
180
40
GDQ-J25/KF
25
40
26.2
200
50
GDQ-J40/KF
40
55
41.2
210
65
GDQ-J50/KF
50
75
52.2
276
70
/


(图二)活套法兰连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
n-ΦC
DNy(预抽口)
n-Mb
法兰标准
GDQ-J50
50
110
90
276
70
4-Φ9
/
/
GB/T6070
GDQ-J63
63
130
110
283
88
GDQ-J80
80
145
125
314
88
8-Φ9
GDQ-J100
100
165
145
338
108
GDQ-J125
125
200
175
424
128
8-Φ11
GDQ-J(S)150
150
220
195
482
138
DN40(GB4982)
JB919
GDQ-J(S)160
160
225
200
482
138
GB/T6070
GDQ-J(S)200
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GDQ-J(S)250
250
335
310
655
208
DN63(GB/T6070)
GDQ-J(S)300
300
380
350
783
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320
320
425
395
789
250
12-Φ14
GB/T6070
GDQ-J(S)400
400
510
480
1210
330
16-Φ14
DN100(GB/T6070)
16-M12
GDQ-J(S)400
400
500
465
1210
330
8-M16
JB919
GDQ-J(S)500
500
610
580
1270
360
DN125(GB/T6070)
16-M10
GB/T6070
GDQ-J(S)600
600
710
670
1562
450
12-Φ21
DN160(GB/T6070)
12-M18
JB919
GDQ-J(S)630
630
750
720
1562
450
20-Φ14
20-M10
GB/T6070
GDQ-J(S)800
800
920
890
1900
520
24-Φ14
DN200(GB/T6070)
24-M10

注:其中DN400以上底部采用死法兰n-Mb。

GDQ型系列气动高真空挡板阀外形尺寸

GDQ型系列气动高真空挡板阀
