产品名称：

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)

型号规格：

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)

产品类别：

常规产品 -- 泵阀管件 -- 真空阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)产品详细说明：

GD-J(b) 型系列手动高真空挡板阀(又称角阀)采用波纹管密封,是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
适用的介质为空气及非腐蚀性气体。

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)主要技术性能

适用范围(Pa)	2x105～1.3x10-6
阀门漏率(Pa.L/S)	≤1.3x10-7
适用温度（℃）	-25～+40
法兰标准	GB4982
安装位置	任意

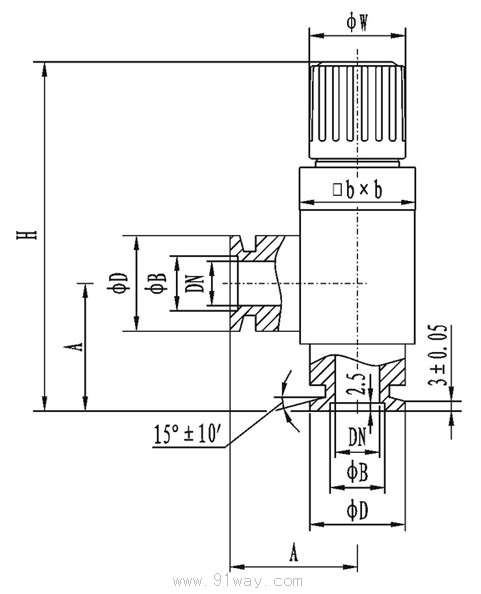

连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	A	bxb
GD-J10(b)/KF	10	30	12.2	36	116	40	37x37
GD-J16(b)/KF	16	30	17.2	36	116	40	37x37
GD-J25(b)/KF	25	40	26.2	50	144	50	61x61
GD-J40(b)/KF	40	55	41.2	56	174	65	81x81

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)

GD-J(b)型系列手动高真空挡板阀(带波纹管密封)（示意图）
