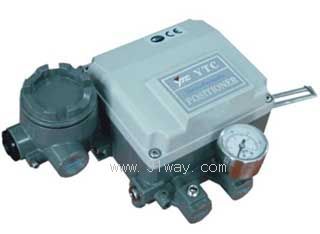

产品名称: YT1000型电-气阀门定位器
型号规格: YT1000型电-气阀门定位器
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 阀门定位器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YT1000型电-气阀门定位器产品详细说明:
YT-1000系列电气阀门定位器,分为YT-1000L直行程和YT-1000R角行程两种形式。
是一种从控制器或控制系统中受4~20mA直流电信号,并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。
同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。
由于本定位器具有防爆结构,故能使用于爆炸危险场所。

YT1000型电-气阀门定位器特点
1、具有高防振性(在5-200Hz范围内无共振现象)。
2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。
3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。
4、通过防爆等级(Exia II BT6,Exdm II BT6)认证。通过IP66等级认证。
5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
6、调试方便简单,正向和反向,单作用和双作用之间可方便转换,不用更换零件就能实现1/2范围内的分程。
7、结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等,具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。
9、导气管的连接设计为多也形式,便于导气管任意方向连接。
10、对于小型执行机构通过使用排气孔易于排除振动的影响。
综合以上等技术性能特点,故CY-1000系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。

YT1000型电-气阀门定位器主要技术参数

型号

YT1000L(直行程)

YT1000R(角行程)

单作用

双作用

单作用

双作用

输入信号

4-20mA DC below 24V

电阻

250±15Ω

供气压力

1.4-7(20-100psig)

行程

10-150mm

0-900

导管接口

PT(NPT)1/4

压力表接口

PT(NPT)1/8

电源接口

PF1/2(G1/2)

防爆等级

Exia IIBT6,Exdm IIBT6

防护等级

IP66

环境温度

-20℃~70℃(标准)

线性度

±1%

±2%

滞后度

1%

灵敏度

±0.2%

±0.5%

重复性

±0.5%

空气消耗量

3LPM(Sup.=1.4kgf/cm2,20psi)

流量

80LPM(Sup.=1.4kgf/cm2,20psi)

材料

压铸铝

重量

2.7kg(6.0Ib)

2.8kg(6.2Ib)


YT1000型电-气阀门定位器
