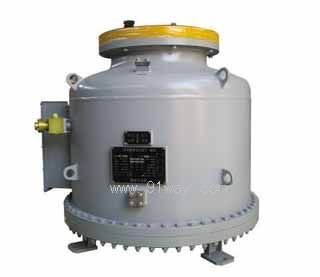

产品名称: JSQX3-126型气体绝缘电磁式电压互感器
型号规格: JSQX3-126型气体绝缘电磁式电压互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 110KV电压互感器
分栏标签
参考价格: 厂价直销
产品品牌: 吴淞
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JSQX3-126型气体绝缘电磁式电压互感器产品详细说明:

产品型号: JSQX3-126

产品特点:JSQX3-126型气体绝缘电磁式电压互感器是为72.5~126KV三相共体金属封闭组合电器配套用,是金属封闭组合电器的主要元件。该产品满足国标GB1208及IEC185标准。

JSQX3-126型气体绝缘电磁式电压互感器技术参数:

额定一次电压:100/√3KV
额定频率:50~60Hz
额定绝缘水平:126/230/550KV
局部放电水平:<5pC
绝缘介质:SF6
额定气体压力:0.4Mpa
最底气体运行压力:0.35Mpa
零表压时,一次绕组工频耐压:110KV、5min
气体年漏气率:<0.5%
气体含水量:<150ppm
准确级次组合:

绕组类别 额定电压比(KV) 准确级组合 额定输出容量组合(VA) 二次绕组热极限输出(VA)
三绕组 110/√3∶0.1/√3∶0.1 0.2∶3P 150∶300 2000
0.5∶3P 300∶300 2000
四绕组 110/√3∶0.1/√3∶0.1√3∶0.1 0.2∶3P∶3P 120∶150∶300 2000
0.5∶3P∶3P 150∶150∶300 2000
0.2∶0.2∶3P 75∶100∶300 2000
0.2∶0.5∶3P 120∶150∶300 2000
0.5∶0.5∶3P 150∶150∶300 2000


JSQX3-126型气体绝缘电磁式电压互感器

JSQX3-126型气体绝缘电磁式电压互感器
