产品名称: LWCQ,LWCB型插入式涡轮流量计
型号规格: LWCQ,LWCB型插入式涡轮流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 涡轮流量计
分栏标签
参考价格: 厂价直销
产品品牌: 优合
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LWCQ,LWCB型插入式涡轮流量计产品详细说明:
一、LWCQ、LWCB型插入式涡轮流量计技术参数

1.公称通径:100mm~1200mm,
2.精确度:±2.5%R;±0.2%FS(4~20mA),
3.被测介质:源水、循环水、中水、自来水等,
4.环境温度:-20℃~+70℃,
5.介质温度:-20℃~+80℃、-20℃~+120℃,
6.公称压力:1.0Mpa,1.6Mpa
7.防爆等级:ExibⅡBT4,ExdⅡBT6,
8.输出信号:电压脉冲、4~20mA二线制,
9.通信接口:选用RS-485通信接口。
10.插入深度:切想:h=0.5DS~20mm,轴向:h=0.5DS(DS>1050mm,h由订货协议确定。)
11.供电电源:传感器:+5V~+24VDC(外接)
变送器:+24VDC(外接)
流量计:3.0V锂电池(内装)

二、LWCQ,LWCB型插入式涡轮流量计特点
1.下限流速低,范围度宽,
2.采用硬质合金轴承性能可靠寿命长,
3.具有较强的抗震动和抗电磁干扰能力,
4.现场型液晶屏显示清晰直观,功耗低,3.0V锂电池供电可连续运行5年以上,
5.可不断流拆卸、户外安装和潜水使用。

三、基本参数及安装尺寸
有截止阀不断流拆卸式

型号
流量范围
(m³/h)
L
(mm)
K
(mm)
D
(mm)
d
(mm)
孔数
(个)
安装螺栓
LWCB-100
3 ~ 150
250
180
220
18
8
M16
LWCQ-100
6 ~ 150
LWCB-125
5 ~ 180
250
210
250
18
8
M16
LWCQ-125
9 ~ 180
LWCB-150
7 ~ 200
300
240
285
22
8
M20
LWCQ-150
13 ~200
LWCB-200
12 ~ 300
300
295
340
22
8
M20
LWCQ-200
23 ~ 300
LWCB-250
18 ~ 450
400
350
395
22
12
M20
LWCQ-250
36 ~ 450
LWCB-300
26 ~ 650
400
400
445
22
12
M20
LWCQ-300
52 ~ 650

型号
插入杆长度
L (mm)
LWCB≤400
900
LWCQ≤400
906
LWCB>400~800
1100
LWCQ>400~800
1106
LWCB>800
1300
LWCQ>800
1306

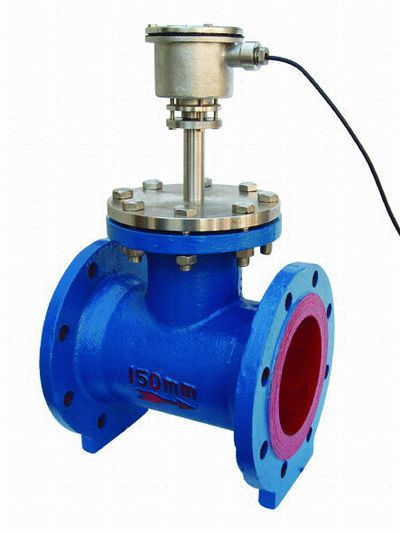

有截止阀型传感器示意图

LWCQ、LWCB型插入式涡轮流量计外形尺寸 LWCQ、LWCB型插入式涡轮流量计安装尺寸

LWCQ、LWCB型插入式涡轮流量计外形图1

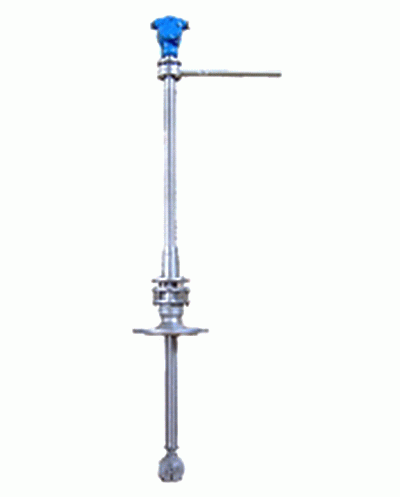

无截止阀不断流拆卸式

LWCQ,LWCB型插入式涡轮流量计
