ALH-0.66M系列电流互感器产品详细说明：

ALH-0.66M系列电流互感器以其磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观，一般作控制、保护、测量用。
外壳选用高强度阻燃PC，全封闭结构、阻燃等级V1；
内部铁心选用优质取向硅钢片；
适用于小电流小空间的场所；
适用于抽屉柜，安装方便；
采用导轨直接安装，也可以采用母线直接安装；
一次接线采用螺钉式接线，避免了小电流时一次侧增加匝数的麻烦。

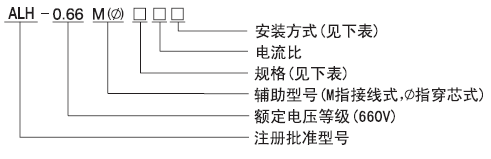

型号

M8-Ⅱ

Φ8-ⅠΦ15-Ⅰ

尺寸 规格型号	外形尺寸			穿孔尺寸	安装尺寸	安装方式
	W	H	D	Φ	M
M8-Ⅰ	74	101	44	/	65 35	F.G.I
Φ8-Ⅰ	74	101	44	8	65 35	F.G
Φ15-Ⅰ	74	101	44	15	65 35	F.G
M8-Ⅱ	67	86	24	/	70	H.I
Φ12	67	86	24	12	70	H
Φ22	67	86	24	22	70	H
Φ8-Ⅱ	59	82	26	8	70	/
Φ15-Ⅱ	59	80	26	15	70	/

ALH-0.66M系列电流互感器技术参数

一次电流	75～5000A
二次电流	5A、1A
额定电压	AC 660V
额定功率	50～60Hz
环境温度	-30℃～＋70℃
最高耐温	120℃
海拔高度	≤3000m
共频耐压	3000V 1min 50Hz(外壳与二次线圈间）
绝缘等级	E

1、注明互感器的型号、规格、电流比、准确度等级和二次额定容量
2、注明安装方式。（如不注明本公司按自己规定提供）
3、特殊规格可定制。

规格型号	M8-Ⅰ		M8-Ⅱ		Φ8-Ⅰ	Φ8-Ⅱ	Φ12		Φ15-Ⅰ		Φ22
准确度等级	0.5	1	0.5	1	1	1	0.5	1	1		0.5	1
额定电流比	额定容量(VA)
15/5		2.5		2.5
20/5		2.5		2.5
25/5		2.5		2.5
30/5		2.5		2.5
40/5		2.5		2.5
50/5		2.5		2.5
60/5		2.5		2.5
75/5		2.5		2.5	2.5	2.5		2.5	2.5	2.5		2.5
100/5		2.5		2.5	2.5	2.5		2.5	2.5	2.5		2.5
150/5	2.5		2.5		2.5	2.5	2.5	2.5	2.5	2.5		2.5
200/5						5	2.5	5	5	5		5
250/5							2.5		5	5		5
300/5							2.5		5	5		5
400/5							2.5		5	5		5
500/5										10		10
600/5										10		10
700/5												10
800/5												10
5/1	0.4		0.4
10/1	0.4		0.4
15/1	0.4		0.4
20/1	0.4		0.4		0.1	0.1		0.1	0.1	0.1		0.1
25/1	0.4		0.4		0.1	0.1		0.1	0.1	0.1		0.1
30/1	0.4		0.4		0.1	0.1	0.1		0.1	0.1	0.1
40/1	0.4		0.4		0.1	0.1	0.1		0.1	0.1	0.1
50/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
60/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
75/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
100/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
150/1					2.5	2.5	2.5		2.5	2.5	2.5
200/1					5	5	5		5	5	5
250/1							5		5		5
300/1							5		5		5
400/1							10		10		10
500/1									10		10
600/1									10		10
