CT10-A型弹簧操动机构产品详细说明：

CT10-A型弹簧操动机构是在原CT10型弹簧操动机构的基础上加以改进，加固，使其机械强度和机械寿命大有提高。

CT10-A型弹簧操动机构可供操作各种35KV断路器与之具有相当合闸功的断路器用，其性能符合“GB1984-89”《交流高压断路器》和本产品《技术条件》的要求。主要指标达到或超过“IEC”标准。
机构合闸弹簧的储能方式有电动机储能和手力储能两种，合闸操作有合闸电磁铁操作和手按钮操作两种; 分闸操作有电磁脱扣器和手按钮操作两种; 而电磁脱扣器有两种类型：分励脱扣器及瞬时过电流脱扣器。

使用环境条件
1. 环境温度不高于＋40℃，不低于-10℃；
2. 海拔高度不超过1000m;
3. 相对湿度日平均值不大于95%，月平均值不大于90%;
4. 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
1. 储能电机采用HD2型，其技术参数见下表。

型号	HDZ-123		HDZ-223		HDZ-323
额定工作电压(V)	AC	110	AC	220	AC					380
	DC		DC		DC
额定电功率(W)	≤600
正常工作电压范围	85%～110%额定工作电压
额定工作电压下储能时间(S）	约8

2. 合分闸电磁铁技术参数见下表。

额定工作电压	-110	－220	～380	-48	-110	-220
额定工作电流	5	3		3.78	23	1.77
额定电功率	550	660		181.4	253	390
20℃时线圈电阻值（Ω）	7.2±1	20.7±2.05		12.7±2.5	47±2.5	124±5
正常工作电压范围	65%-120%额定工作电压，小于30%额定电压不得分闸

3. 机构的输出转角约51.5度

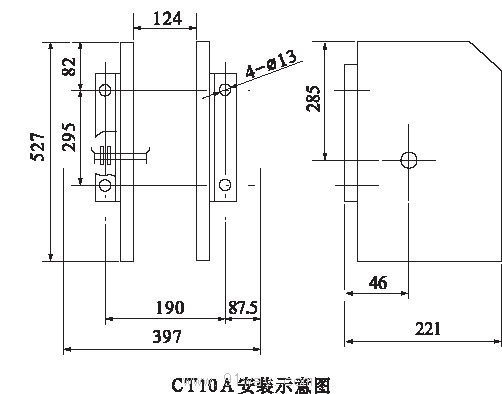

CT10-A型弹簧操动机构
