关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
CD10系列直流电磁操动机构
|
| |
型号规格： |
CD10-Ⅰ CD10-Ⅳ CD10-Ⅱ CD10-Ⅲ |
|
| |
产品类别： |
常规产品 -- 备品配件
-- 操动机构 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
| 上海倍源工贸有限公司 |
|
| 联系电话： |
021-66770508 66775508
13916500500
13816638723
13901609058 |
|
| 传真： |
021-66108310 |
| 电子邮件： |
91way@163.com |
|
|
| |
产品简介： |
|
| |

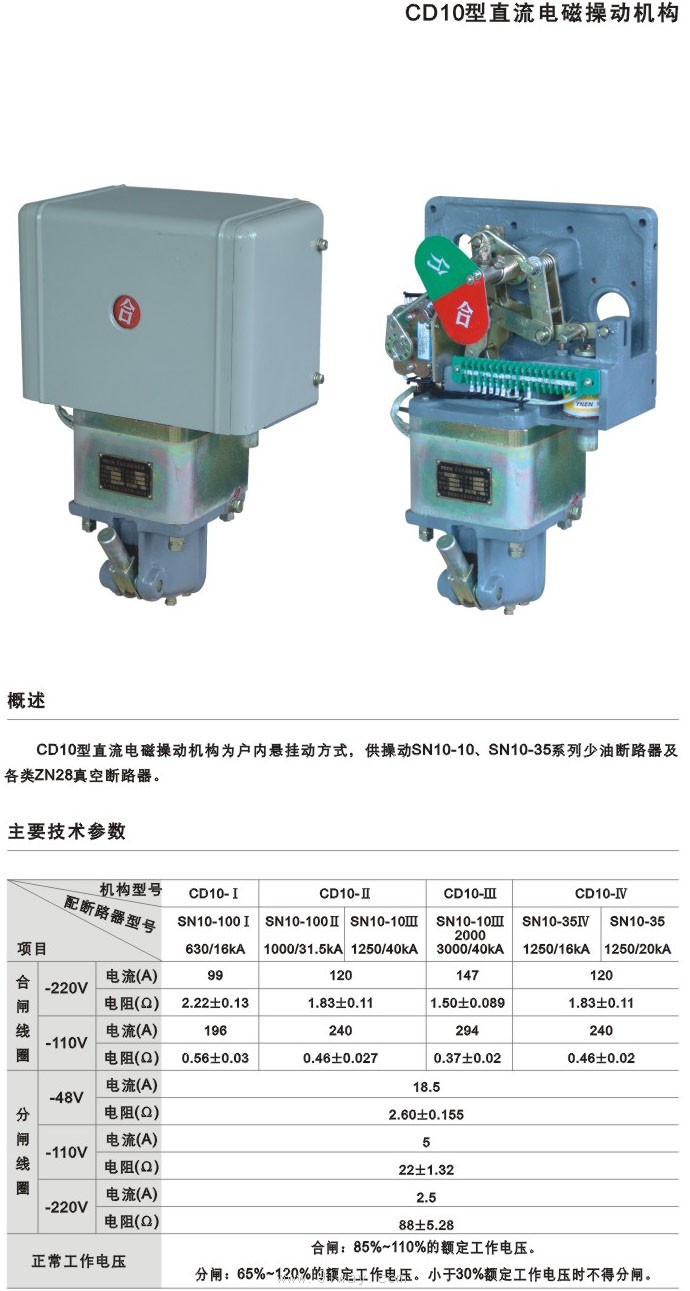

CD10系列直流电磁操动机构主要技术参数： |
| |
CD10系列直流电磁操动机构的技术性能符合IEC56号的出版特《高压交流断路器》及GB1984-89《交流高压断器》标准之规定，其主要技术参数见表一。
注：（1）机构的分闸和合闸线圈按短时间通电设计，线圈均使用QZ-2型高强度漆包线。
（2）表内电阴系指+20℃的数值。
（3） 配SN10-10I用于6K旮最低合闸操作电压为85%额定电压。 |
 |
|
序号 |
|
CD-10-Ⅰ |
CD-10-Ⅳ |
CD-10-Ⅱ |
CD-10-Ⅲ |
|
SN10-10I/630-16 |
SN10-35/1250-16 |
SN10-35/1250-20 |
SN10-10Ⅱ/1000-31.5 |
SN10-10Ⅲ/1250-40 |
SN10-10Ⅲ/2000 3000-40 |
|
1 |
合
闸
线
圈 |
220V |
电流A |
99 |
120 |
147 |
|
电阻Ω |
2.22±0.18 |
1.82±0.15 |
1.50±0.12 |
|
2 |
110V |
电流A |
196 |
240 |
294 |
|
电阻Ω |
0.56±0.05 |
0.46±0.04 |
0.38±0.04 |
|
3 |
分
闸
线
圈 |
24V |
电流A |
37 |
|
电阻Ω |
0.65±0.03 |
|
4 |
48V |
电流A |
18.5 |
|
电阻Ω |
2.60±0.13 |
|
5 |
110V |
电流A |
5 |
|
电阻Ω |
22±1.1 |
|
6 |
220V |
电流A |
2.5 |
|
电阻Ω |
88±4.4 |
|
7 |
最低合闸操作电流 |
80%额定电压 |
85%额定电压 |
|
8 |
最高合闸操作电流 |
110%额定电压 |
|
9 |
最低分闸操作电压 |
65%额定电压 |
|
10 |
最高分闸操作电压 |
120%额定电压 |
|
11 |
铁芯顶杆升到顶点时掣与圆柱销间隙 |
20±0.5(mm) | |
|
| 结构简述 |

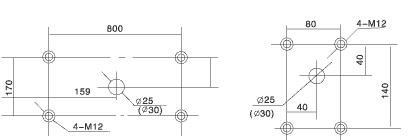

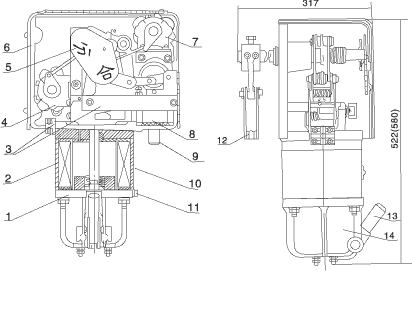

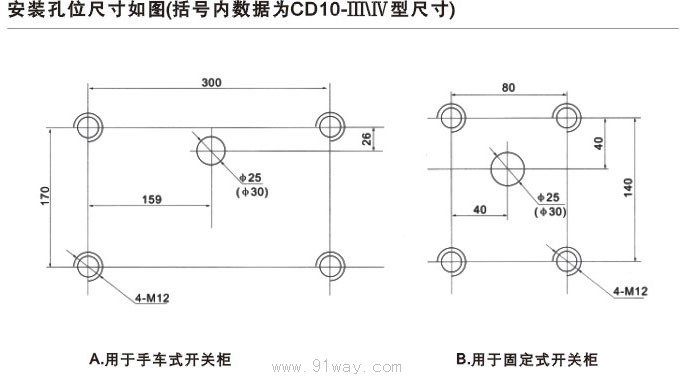

| 图1为CD10系列电磁操动机构的剖视图。图2为安装图 |
|
|
| 1.合闸铁心 |
2.磁轭 |
3.接线板 |
4.信号用辅助开关 |
| 5.分合指示牌 |
6.罩壳 |
7.分合闸用辅助开关 |
8.分闸线圈 |
| 9.分闸铁心 |
10.合闸线圈 |
11.接地螺拴 |
12.拐臂 |
| 13.操作手柄 |
14.盖 |
| |
|
|
|
|
| |
|
| |
CD10系列直流电磁操动机构(示意图)
|
