CT8型弹簧操动机构产品详细说明：

新型CT8弹簧操动机构可供操作SN-Ⅰ型、SN10-10G型少油断路器ZN28-12、ZN28A-12系列户内高压真空断路器及与之相当的合闸功的断路器用。
机构合闸弹簧的储能方式：CT8-Ⅰ型有电动机储能和手动储能两种，CT8-Ⅱ型只有手动储能，合闸操作有合闸电磁铁操作和手动按钮操作两种，分闸操作有分闸电磁铁、过流脱扣电磁铁或过电流脱扣器、欠电压脱扣器和手动按钮操作四种。

CT8型弹簧操动机构技术参数
1.储能电机采用单相交直流两种串激电动机,其技术参数（见下表）

型号	HDZ-113	HDZ-113	HDZ-113
额定工作电压(V)	约等于110	约等于220	约等于380
电机额定输入功率(W)	<=450
正常工作电压范围	85%-110%额定工作电压
额定工作电压储能时间	小于6

2.手动储能操作力：采用300mm长储能手柄时最大操作力小于20公斤。
3.合闸电磁铁：采用螺管式电磁铁，其技术数据

额定工作电压(V)	-110	-220	-380	-48	-110	-220
额定工作电流(A)	小于2.5	小于1.2	小于0.8	24	1.1	0.56
额定工作电功率(W)	小于275	小于264	小于304	115	111	123
20°C时线圉电阻(W)	16.7±1.67	69±6.9	233±2.33	24.8±1.74	114±1.74	430±30
正常工作电压范围	65%-120%额定工作电压,小于30%额定电压不得分闸

4.由独立电源供电的分闸电磁铁和过电流脱扣器或过电流脱扣电磁铁采用螺管式电磁铁，欠电压脱扣器采用拍合式电磁铁。
(1)过电流脱扣电磁铁(1型脱扣器）或过电流脱扣器(2型脱扣器）：过电流脱扣器或过电流脱扣电磁铁由电流互感器供电，其电路依靠分装的过电流继电器触头动作关合，动作值由过流继电器整定。过电流脱扣电磁铁-额定电流分别为3安、3.5安、5安。)

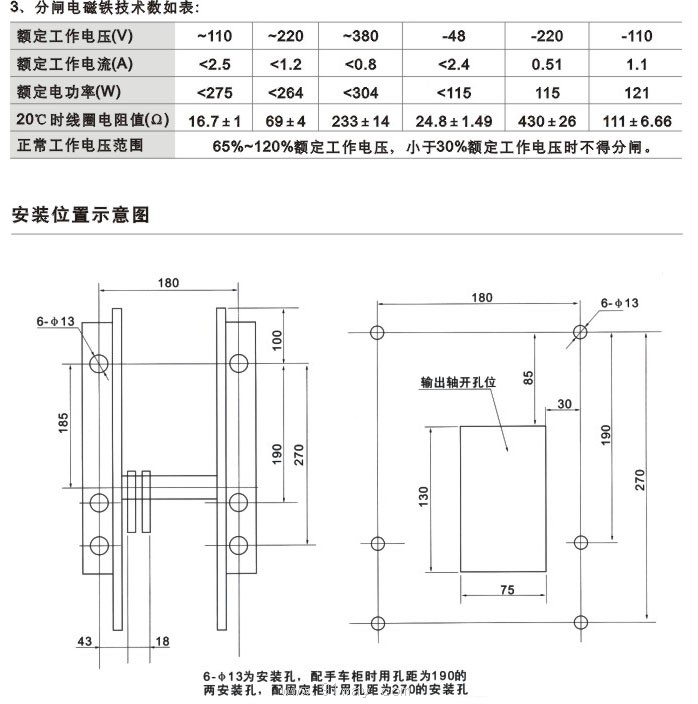

(2)由独立电源供电的分电磁铁,(4型脱扣器)其技术参数如表:

额定工作电压(V)	-110	-220	-380	-48	-110	-220
额定工作电流(A)	小于2.5	小于1.2	小于0.8	24	1.1	0.56
额定工作电功率(W)	小于275	小于264	小于304	115	111	123
20°C时线圉电阻(W)	16.7±1.67	69±6.9	233±2.33	24.8±1.74	114±1.74	430±30
正常工作电压范围	65%-120%额定工作电压,小于30%额定电压不得分闸

*脱扣器的组合.

扣器 组合代号	脱 扣 器 名 称 及 代 号
	过电流脱扣磁铁 1	过电流脱扣器 2	欠电压脱扣器 3	由独立电源供电的 分闸电磁铁4
	脱扣器数量
111	3	0	0	0
110	2	0	0	0
113	2	0	1	0
114	2	0	0	1

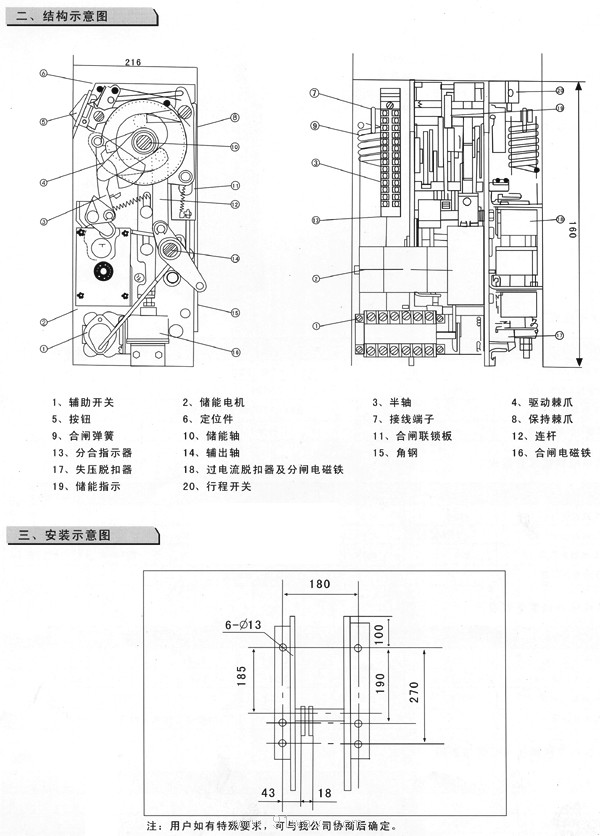

CT8结构示意图

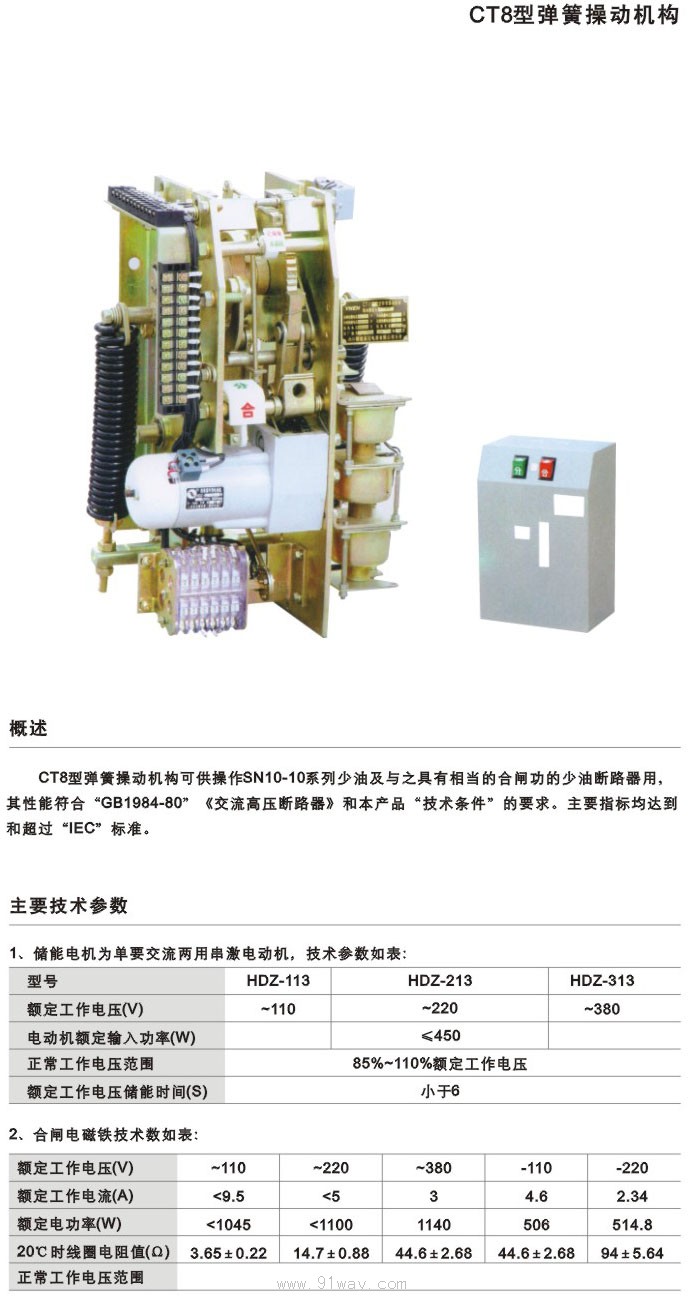

CT8型弹簧操动机构
