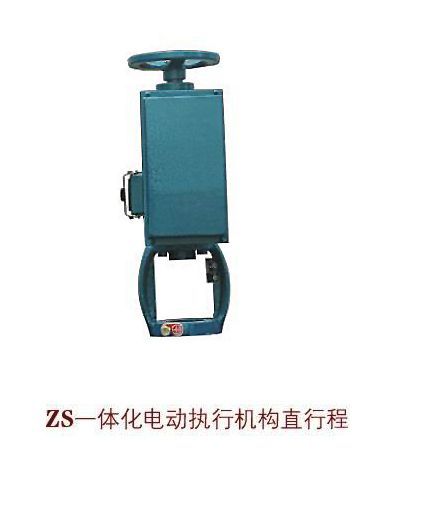

ZS一体化直行程电动执行机构产品详细说明：

ZS一体化直行程电动执行机构:

一、概述
ZS电动执行机构是工业过程控制系统中的执行单元仪表，它接收标准的直流信号，以单相交流电源为动力，驱动电机，带动输出轴输出直线位移，操纵阀门等调节机构。

二、型号编制说明
选型举例：ZS6.0-25K表示推力为6.0kN，额定行程为25mm，带控制器的一体化电动执行机构。
K： 接收4－20mA.DC， 输出4－20mA.DC；
W：不接收4－20mA.DC， 输出4－20mA.DC；

三、型号与规格

序号	型  号	额定推力 （N.m）	额定行程 (mm)	速 度 (mm/S)	重 量 (kg)	输入电流 (A)
1	ZS0.4－10	0.4	10	1.6	35	0.12
2	ZS0.4－16		16
3	ZS0.4－25		25
4	ZS1.0－10	1.0	10	1.6	38	0.25
5	ZS1.0－16		16
6	ZS1.0－25		25
7	ZS2.5－10	2.5	10	1.6	45	0.38
8	ZS2.5－16		16
9	ZS2.5－25		25
10	ZS6.0－25	6.0	25	1.6	55	0.8
11	ZS6.0－40		40
12	ZS6.0－60		60
13	ZS10－25	10	25	1.6	58	1.0
14	ZS10－40		40
15	ZS10－60		60
16	ZS10－100		100		80	1.5
17	ZS16－40	16	40	1.6	80	1.5
18	ZS16－60		60
19	ZS16－100		100

四、ZS一体化直行程电动执行机构主要技术参数：
（1） 输入信号：4－20mA.DC
（2） 输入电阻：250Ω
（3） 基本误差：1.5％
（4） 死 区：2％（1％－5％）可调
（5） 回 差：1％
（6） 输出电流信号及带负载能力：
① ZS-K型：4～20mA.DC，350Ω或0～10 mA.DC，1KΩ
② ZS-W型：4～20mA.DC，750Ω或0～10 mA.DC，1.5KΩ
（7） 电 源：220V（＋10％／－15％）AC 50Hz
