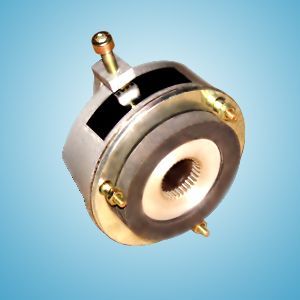

SDZ1-Y型电磁失电制动器产品详细说明：

一、用途
SDZ1-Y型电磁失电制动器为通电电磁吸合，断电摩擦制动式制动器。主要与Y系列电动机配套生成一种新型的YEJ系列电磁制动三相异步电动机。广泛用于冶金、建筑、化工、食品、机床、包装等机械中，实现快速停车和准确定位，可用在断电时安全（防险）制动等场合。

二、特点
  这种制动器具有结构紧凑、安装方便、适用性广、噪音低、工作频次高、动作灵敏、制动可靠等优点，是工业现代化中一种理想的自动化执行元件。

三、工作原理及安装维护

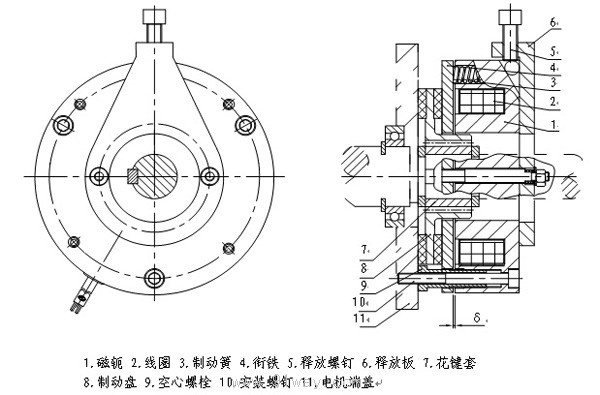

电磁失电制动器主要由励磁部份（磁轭1、线圈2、弹簧3、衔铁4）、花键7、制动盘8套等主要零部件组成。励磁部份通过安装螺钉10安装在电机端盖11上，旋合安装螺钉10调整气隙至规定值δ后，反向旋出空心螺栓9，顶紧励磁部份。花健套7通过键与传动轴相连；制动盘8与花健套7通过花键啮合。当线圈2断电时，在弹簧3的作用下，制动盘8与衔铁4、电机端盖10产生摩擦力，通过花键套7传给传动轴使轴制动。当线圈2通电后，在电磁力作用下，衔铁4被吸向磁轭1，使制动盘8松开，传动轴制动解除。(设备检修停电时，可通过手动释放机构5、6，使制动解除。)
安装前应将摩擦副表面油污、杂物清除干净

四 、技术参数及安装尺寸表（附图）

型号  项目	SDZ1- 04Y	SDZ1- 08Y	SDZ1- 15Y	SDZ1- 30Y	SDZ1- 40Y	SDZ1- 80Y	SDZ- 150Y	SDZ1- 200Y	SDZ1- 300Y	SDZ1- 450Y
配套电机机座号	71	80	90	100	112	132	160	180	200	225
制动力矩Me(N.m)	4	7.5	15	30	40	75	150	200	300	450
额定电压(V)	99				170
额定功率P20℃(W)	30	40	50	65	70	95	110	150	200
制动时间（ms）	180	200			250		350		450
最大工作气隙(mm)	0.8	1				1.2			1.5
允许最高转速(rpm)	3000

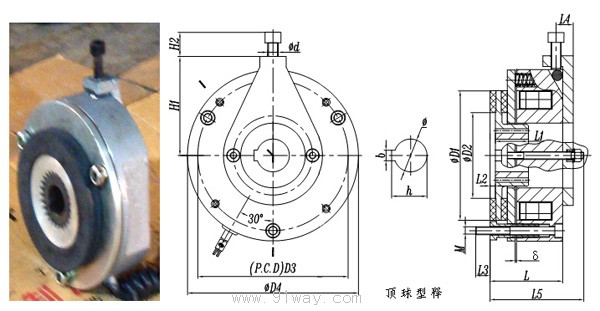

尺寸 型号	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	H1	H2	M	d	Φ	h	b	δ
SDZ1-04Y	77	53	90	103	44	20	2	9	9	55	60	15	3-M5	M6	14.8	16.2	5	0.2
SDZ1-08Y	92	65	105	119	53	20	3	9	13	70	70	20	3-M5	M8	19.8	22.6	6	0.3
SDZ1-15Y	97	65	114	128.5	54.5	25	3.5	10	13	71	75	20	3-M6	M8	24.8	28.1	8	0.4
SDZ1-30Y	117	80	133	148.5	56.5	30	3.5	12	15	75	88	20	3-M6	M10	29.5	32.8	8	0.4
SDZ1-40Y	130	90	150	169.5	57.5	30	3.5	12	16	79	99	30	3-M8	M10	29.5	32.8	8	0.5
SDZ1-80Y	150	104	170	188.5	68	30	3.5	14	18	90	108	30	3-M8	M10	39.5	42.8	12	0.5
SDZ1-150Y	180	120	202	222	81	35	4	15	20	106	128	30	4-M10	M10	44.5	47.8	12	0.6
SDZ1-200Y	220	150	244	265	94	40	4	16	20	109	152	30	4-M10	M10	49	52.8	14	0.6
SDZ1-300Y	248	155	280	310	111.5	50	4	18	20.5	127	172	30	4-M12	M10	59	63.4	18	0.8
SDZ1-450Y	268	165	300	330	113.5	56	4	18	20.5	132	182	40	4-M12	M10	65	69.4	18	0.8

δ：为初始安装气隙推荐值

五、注意事项
1、摩擦片属于易损件。磨损后，气隙增大，当超过制动器最大允许气隙时，应进行重新调整，否则影响正常工作，甚至损坏制动器和电机。
2、当频繁运转、制动时，应定期检查紧固件有无松动，如有松动，应重新调整旋紧后再使用。
3、当制动器装在电机上，若电机起动困难或有噪音时，应检查制动器，按本《说明书》第三条调整。

六、控制线路
制动器线圈工作电压常规为直流99V和170V两种。本厂有专为制动器配套的ZL、ZL1型整流电源，具有输入输出保护线路，体积小、工作可靠，整体密封，可直接安装于电机的接线盒内，接线方式详见ZL整流电源接线图。
