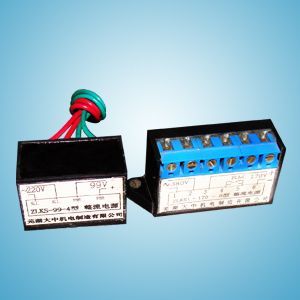

产品名称: ZLKS系列整流电源
型号规格: ZLKS系列整流电源
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 制动整流器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZLKS系列整流电源产品详细说明:

一、用途及特点
ZLKS系列整流电源是用于直流电磁制动器和直流电磁离合器专用产品,其作用是将交流电源变换成能够满足直流电磁制动器或直流电磁离合器需要的直流电源。本厂生产的ZL系列整流电源规格齐全、适用性强、工作稳定、经久耐用。

ZLKS系列整流电源从接线形式上有引出线式和接线柱式两种;从引出端的数量上有四端引出和六端引出(六端引出为方便外接接触器触头用);从动作速度上有普通型和快速型两种(其中快速型又分快速吸合、快速释放和既快速吸合又快速释放三种);从输入、输出电压上有220V交流电压输入、99V直流电压输出和380V交流电压输入、170V直流电压输出两种。本产品输出电流均可达到2A,基本满足了各种直流电磁制动器和直流电磁离合器的要求。

ZLKS系列整流电源具有体积小,密封性好,适用于YEJ电机标准的工作环境,可直接安装在电机的接线盒内;具有输入输出保护电路,适用于如制动器等电感器件的高频次工作。

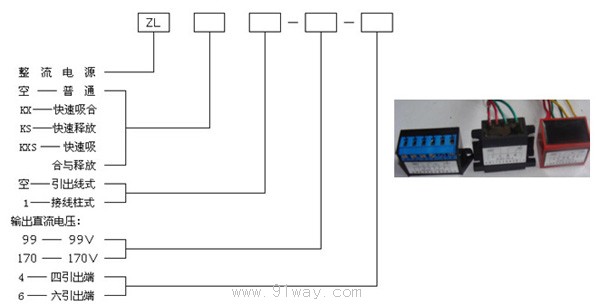

二、型号及含义:
ZLKS系列整流电源型号说明
  例:ZL–99–4为普通型,四端引出线式,输出直流电压为99V整流电源。
  ZLKS1–170–6为快速释放型,六端接线柱式,输出直流电压为170V整流电源。

三、使用注意事项:
  1、 根据直流电磁制动器(离合器)的直流电压选择合适规格的整流电源。
  2、 交流输入电压必须与整流电源一致,若将380V的交流电压接到220V交流输入电压的整流电源上将会造成整流电源的严重损坏,反之也会使整流电源不能正常工作。
  3、 交流输入电压的波动允许范围在额定值的–15% ~ +5%之间。
  4、 接线必须规范,接头必须牢固可靠,接线柱式连接线头不许有毛头,裸露在外部分不许超过2毫米,也不许将导线的外皮插入到接线孔内;引出线式的导线连接,互连的两根导线截面不许相差过大,接头必须用绝缘胶布裹好,用于较潮湿的场合还需先裹黄腊带。
  5、 ZL整流电源系电子产品,不允许用兆欧表(摇表)或其它高压检测设备检测其绝缘情况。

四、ZLKS系列整流电源主要性能参数

ZLKS系列整流电源技术参数

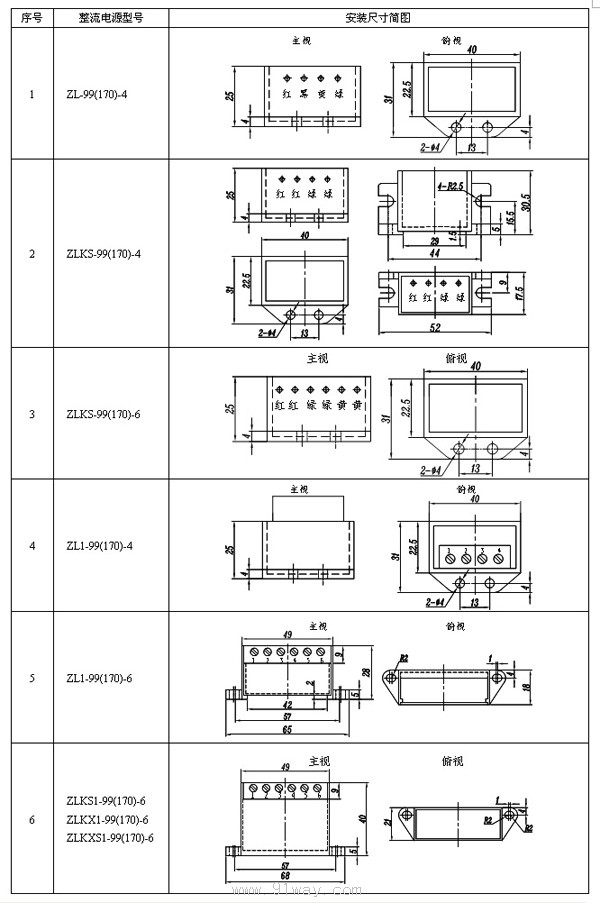

五、整流电源安装及外形尺寸

ZLKS系列整流电源外形及安装尺寸

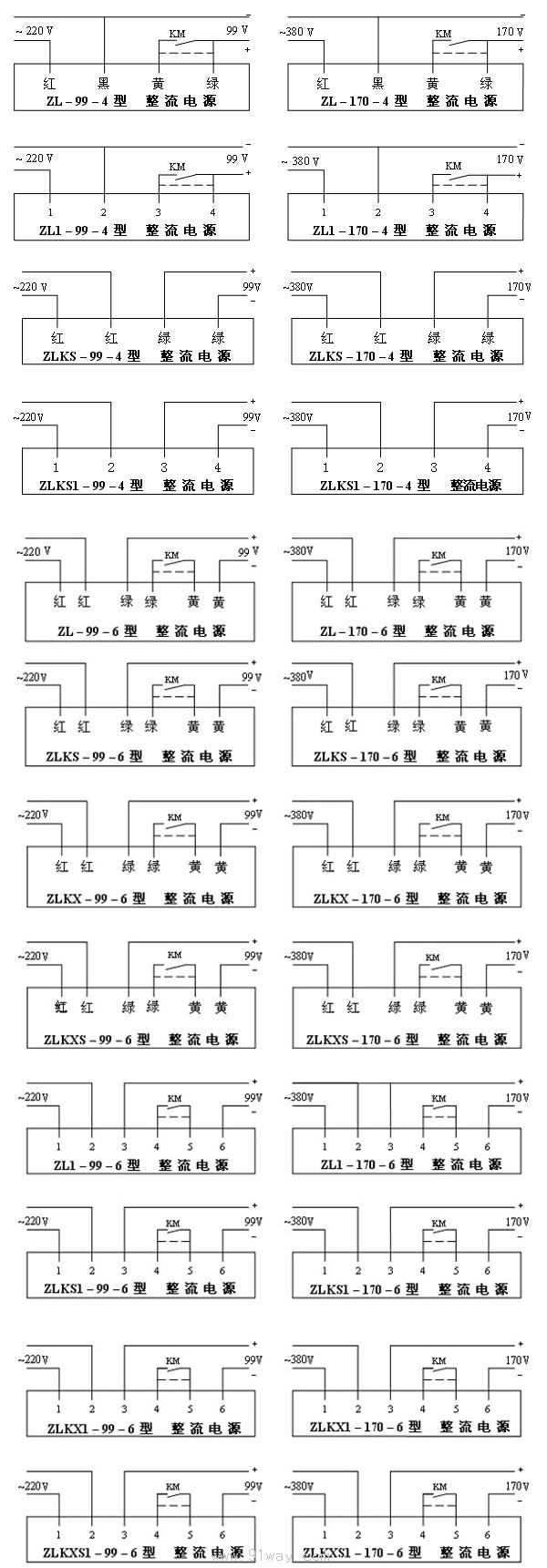

六、ZL系列整流电源的接线:
ZLKS系列整流电源接线图1
  图中KM触点为外接接触器(控制电动机的电源通断接触器)触头,当电路不外接KM触头时,需按虚线将两点短接。

七、控制线路

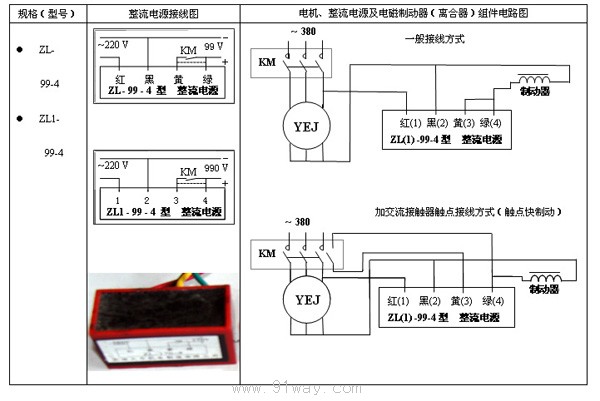

1.(ZL、ZL1-99-4型整流电源)输入交流电压为220V,输出直流电压为99V
ZLKS系列整流电源接线图2

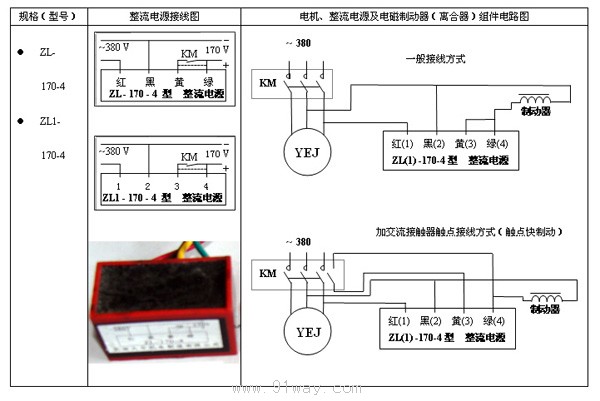

2. (ZL、ZL1-170-4型整流电源)输入交流电压为380V,输出直流电压为170V
ZLKS系列整流电源接线图3

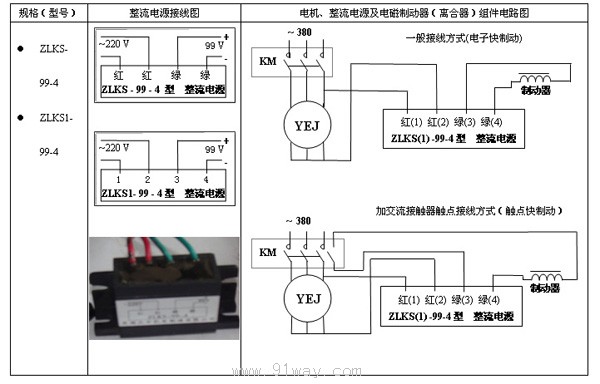

1.(ZLKS、ZLKS1-99-4型整流电源)输入交流电压为220V,输出直流电压为99V
ZLKS系列整流电源接线图4

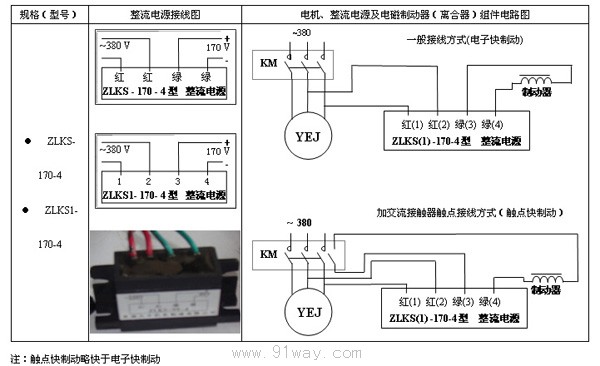

2. (ZLKS、ZLKS1-170-4型整流电源)输入交流电压为380V,输出直流电压为170V
ZLKS系列整流电源接线图5

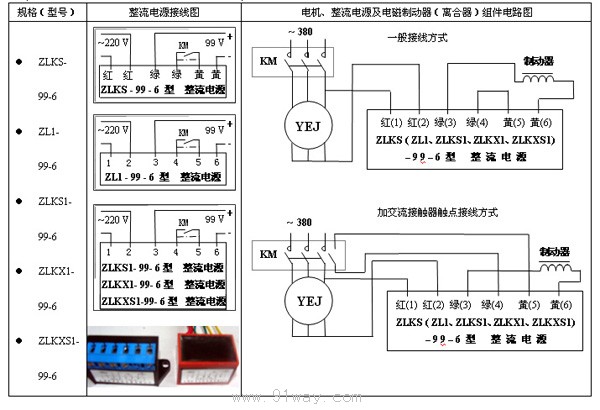

1.(ZLKS、ZL1、ZLKS1、ZLKX1、ZKKXS1)输入交流电压为220V,输出直流电压为99V
ZLKS系列整流电源接线图6

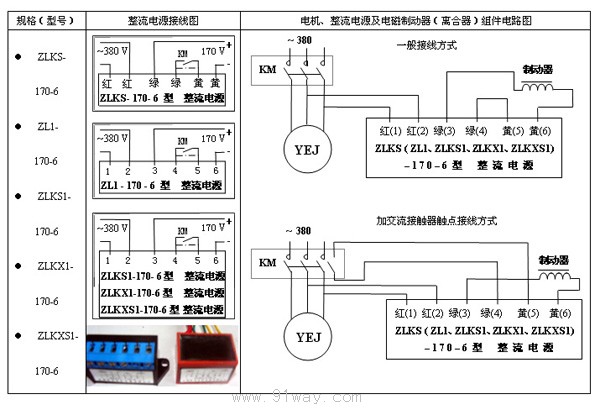

2. (ZLKS、ZL1、ZLKS1、ZLKX1、ZKKXS1)输入交流电压为380V,输出直流电压为170V
ZLKS系列整流电源接线图7
