MURP系列超快恢复二极管模块产品详细说明：

快恢复二极管模块

特征

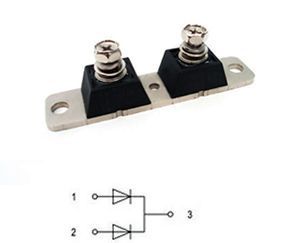

双二极管模块
低漏电
低正向压降
175℃工作结温度
无铅绿色产品

典型应用
大功率开关电源
逆变焊接电源
变频器

机械性能
塑料外壳加高温环氧树脂
最大扭距3.4~4.5N/m
重量约为80g

型号	额定值						热特性值	电特性值
	IF(AV) A		IF RM A	IFSM A	TJ ℃	Tstg ℃	Rojc ℃/W		VFM			Ir uA		trr μs IF=2.0 A di/dt= 50A/μs
	full module	each diode	方波20KHz TC=95℃				each diode		TC= 25℃	TC= 25℃	TC= 125℃	额定电压
MURP 200**CT	TC= 130℃	TC= 100℃	200	800	-55~ +175	-55~ +150	最大值		IF= 100A	IF= 200A	IF= 100A	TC= 25℃	TC= 125℃
	200	100					0.45	200V	1.00	1.30	0.95	150	1000	50
								400V	1.30	1.75	1.15	100	1000	75
								600V	1.50	1.95	1.35	100	1000	90
MURP 300**CT	TC= 130℃	TC= 100℃	300	1200	-55~ +175	-55~ +150	最大值		IF= 150A	IF= 300A	IF= 150A	TC= 25℃	TC= 125℃
	300	150					0.45	200V	1.00	1.30	0.95	150	1000	75
								400V	1.30	1.75	1.15	100	1000	90
								600V	1.50	1.95	1.35	100	1000	110

*脉冲测试：脉冲宽度300 占空比≤2.0％

外型尺寸

安装程序

   为尽量降低功率器件和散热器间的热阻，安装时请安照以下步骤：
1、将涂好导热脂的功率器件置于散热器上并对好螺孔，将三枚螺钉分别拧入2/3。


2、将中间螺钉拧到底部(勿直接拧紧)。


3、用0.5-1.1 N/m力矩将二端螺钉拧到底部(勿直接拧紧)。


4、用0.9-1.2N/m的力矩将中间螺钉拧紧。


5、用3.4-4.5N/m的力矩分别将二端螺钉拧紧
