EKL-3.1型故障指示器是组装器件.用于检测接地故障和短路故障.它工作于中等电压的仅有唯一电流输入口的星型网路中.接地故障电流最低值必须为10A(电阻接地或固定接地电网). EKL-3.1型故障指示器须安装于网路的每一个分支上指示
a)短路故障检测：三根电线分别各用一个指示灯指示.
b)接地故障检测：总共一个指示灯.
c)远程信号：可用远程信号来无区分地指示短路和接地故障，也可用远程信号有区分地
指示短路和接地故障.

设计接地和短路故障指示器的构成：3件短路感应器1件接地故障感应器1件读数设备和连接导线或光缆读数设备装于一个塑料外壳中，带有测量电流和故障指示时限设定的装置.
接地故障由一个闪烁的指示灯指示，短路故障三根电线分别有一个指示灯指示.指示器壳面分别有一个指示器功能检测键和一个指示器状态还原键。感应器也安装有塑料外壳，壳内线圈用于感应短路或接地引起的电流。感应器根据不可的装配要求可接导线或光缆。全浇铸塑料外壳符合IP65防护标准.
通过光缆可实现短路/接地感应器与读数设备之间的零电压数据传送。光缆由PMMA材料制成，最长长度为10米.
功能故障电流值经设定后，一旦感应器内线圈测得电流值大于设定故障值，实时的电流脉冲就被传输至指示器并被读值，指示灯也会相应地向外界发出故障信号.而在指示器内则还有一个最小脉冲延时设定装置，用于测量传感器捕捉的电流脉冲的延时并与设定值加以比较,从而避免电网通电或其他情况下瞬间电流峰值过高而导 致的错误指示.每台设备最多可设置四个最小脉延时。具体设定值出厂前即已按购买方意愿设定.设备复位1.可由计时器控制，设定指示持续时间结束后，自动回归未指示状态。每台设备可设定四个指示持续时间，在0.5小时至40小时之间可选。2.按钮手动拨回。3.电网通电后自动回位
安装指示指示器安装在高压区之外。短路感应器可安装在有遮蔽或无遮蔽的高压电线上。 接地故障感应器必须围绕三个线芯安装，以保证三线电流总值被测量. 安装感应器时可打开其框架. 短路感应器通过光缆与指示器相连接，接地感应器通过导线.
技术数据概览

短路故障电流定义值设定:100 --1500 A
接地故障电流定义值设定: 100 --1500 A10 A --200 A*
误差范围 : +/- 10%
工作环境温度: -18摄氏度至+60摄氏度

指示器
指示时间设定:最小脉冲延时: 0.5小时至40小时之间（4个值）20毫秒之500毫秒之间（4个值）
指示器所需电流: 待机状态所需电流 5--10 A启动指示所需电流 60A

电源 指示器电池需求 : - 230V AC(充电电池亦可)- 9V至110V DC- 锂电池

远程指示:外壳尺寸: 接地和短路: 最大230V AC/50至150瓦

指示器外壳 表面安装 76x140x42mm（长 高 宽）
嵌入安装 96x48x63mm （长 高 宽）
感应器外壳 短路 38x38x26mm （长 高 宽）接地 38x38x26mm （长 高 宽）

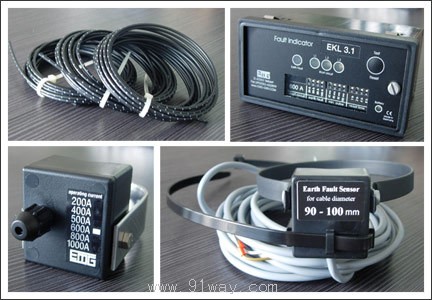

EKL-3.1型故障指示器
